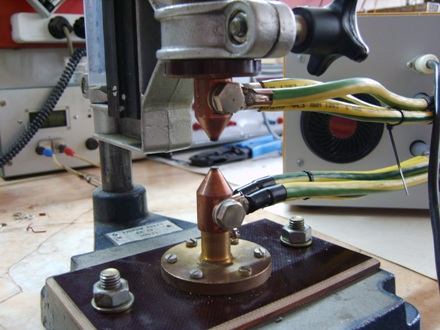

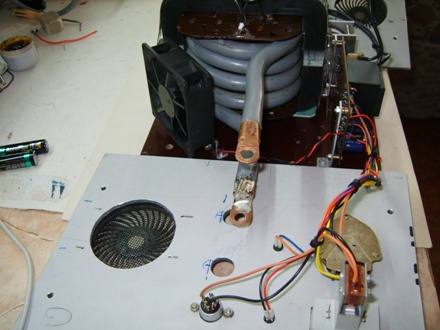

Представен е малък апарат за точково заваряване на черни метали. Схемата съдържа електронно реле за време и силов трансформатор. Релето за време управлява електронен семисторен ключ, който от своя страна управлява първичната намотка на силовият трансформатор. Електронното реле за време в комбинация със семисторният ключ дават възможност да се работи и с много къси времена за заваряване – до 10mS. Трансформаторът е навит върху вит магнитопровод със сечение 15.2 см2 и съдържа 350 намотки от ПЕЛ1 – за първичната намотка и 5 намотки с проводник 50 мм2 – за вторичната намотка. Напрежението на вторичната намотка е около 3V. Вторичната намотка на трансформатора се охлажда от малък 12V вентилатор. Времето за което става заварката се определя от потенциометъра RP1. В практическата реализация на схемата вместо семистор TIC263M съм ползвал аналог на семистор изпълнен от два насрещно свързани мощни тиристора SKT490/14E. Електродите за заваряване са изпълнени от мед. Свързващите проводници между изхода на трансформатора и електродите трябва да са колкото е възможно по-къси и с по-голямо сечение. Най-добър е вариантът при който електродите се свързват директно с намотката на трансформатора. Показаното устройство е подходящо за заваряване на много тънки железни детайли и железни пръчки с размери до около Ф4. Детайли от листов материал не се заваряват добре и заварките се късат. Вероятната причина може да е сравнително малкото сечение на трансформатора. Добре би било при една следваща реализация да се направи по-мощен силов трансформатор.
Схемата на изделието можете да разгледате и свалите от тук.

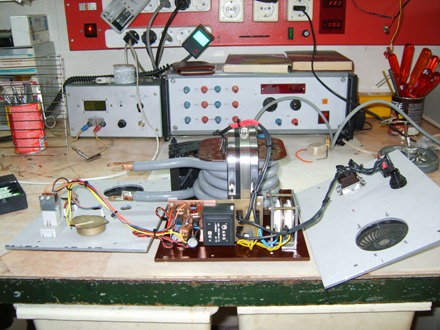

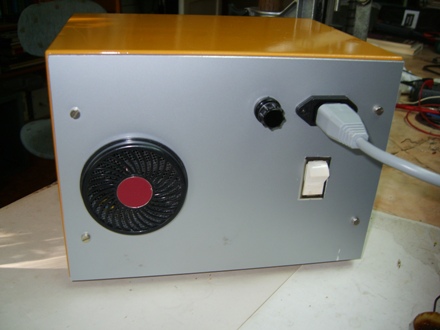

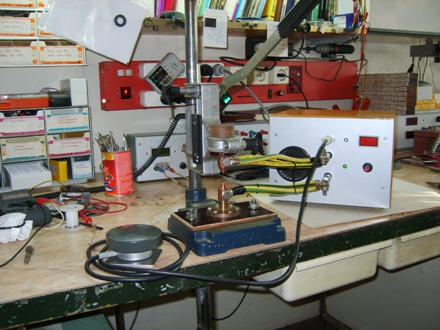

Различен поглед върху изделието
Печатна платка
Щракнете върху съответната снимка за да разгледате и свалите документа
