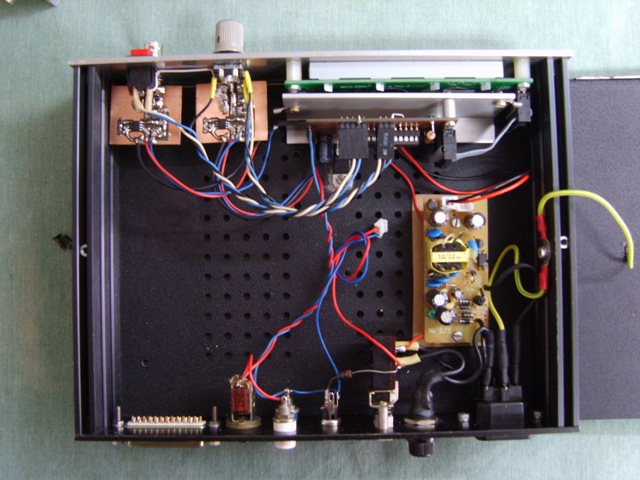

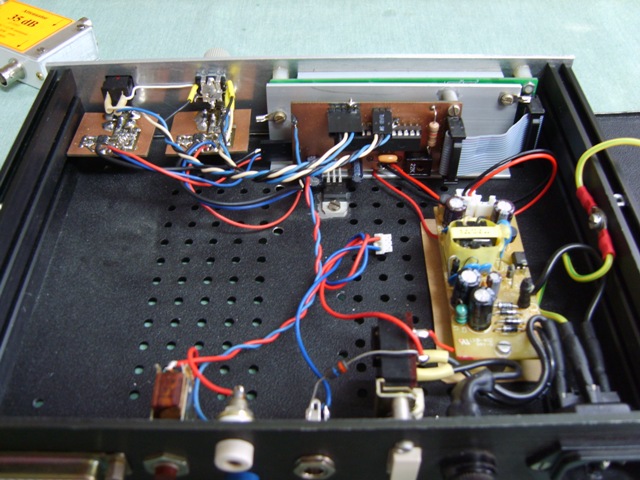

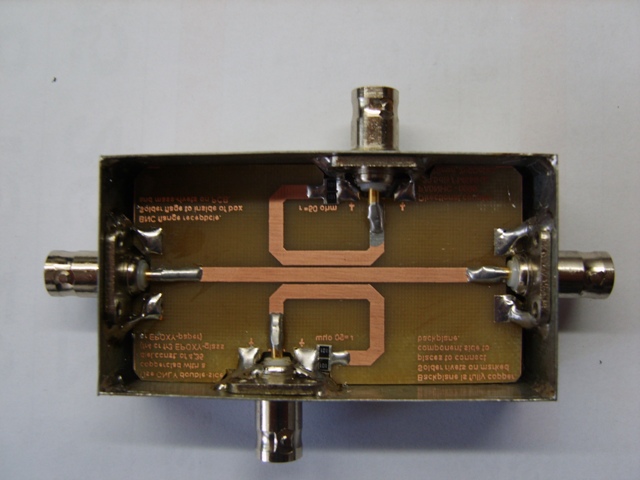

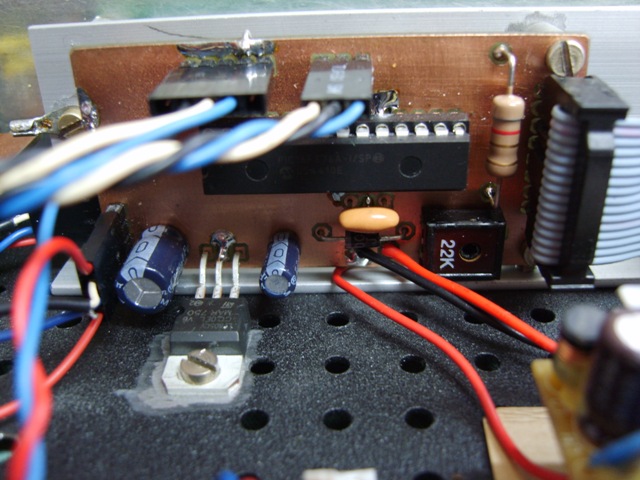

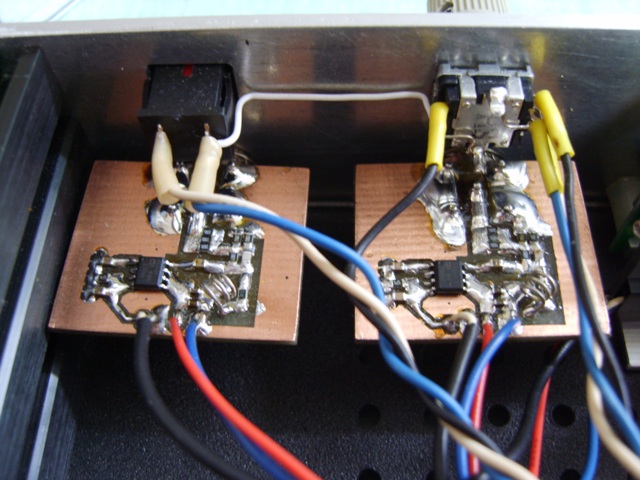

Показаното устройство представлява високочестотен ватметър с обхват на измерваните мощности от 1nW до 1W. Честотният диапазон е от 1 MHz до 500 MHz. Оригиналната разработка е на OZ2CPU и може да се разгледа на страницата на автора http://www.webx.dk/oz2cpu/radios/miliwatt.htm или да се прочете от списание Elektor Electronics брой 10 от 2002г. Устройството работи мнотго добре , а софтуерът за процесора е така написан , че информацията на дисплея се изобразява като напрежение върху товар 50 ома , в dB и във W.Освен това на дисплея е оформен и барграф индикатор , който е много удобен при настройка на различни устройства. В прибора са предвидени два входа , които се ползват , когато е необходимо да се измерва коефициент на стоящи вълни.При използването на прибора като КСВ мер е необходимо да ползваме външен насочен отклонител или друго подходящо устройство даващо информация за падащата и отразената вълна.Аз използвам насочен отклонител , който е изпълнен върху печатна платка. Графичният оригинал на печатната платка както и повече подробности можете да намерите на страницата на автора PA0NHC http://home.arcor.de/yo4gms/Directional%20Coupler%20pa0nhc.htm . Ватметърът може да се ползва и за мощности до няколко десетки киловата , но е необходимо да се изработят подходящи атенюатори. На снимките се вижда как изглежда готовото устройство , допълнителните атенюатори и насоченият отклонител.
