Представен е цифров L/C метър, който е подходящ за индуктивности до 10mH и капацитети до 100nF. Оригиналналната статия е публикувана на андрес:
https://sites.google.com/site/vk3bhr/home/index2-html

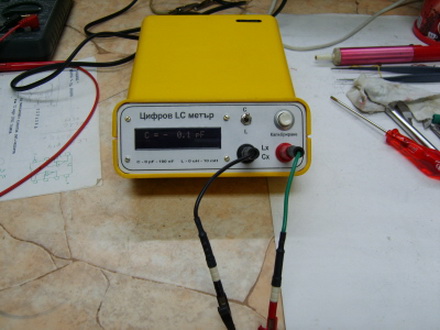

На този адрес може да прочетете повече подробности за настройката и работата с уреда. В моята реализация съм поместил устройството в кутия от апарат ТЕЛЕКАРД, а предният панел е разработен с програмата Front Designer. Характерно за уреда е, че работи много добре и е незаменим там където е необходимо точно да се мерят много малки капацитети и индуктивности. Освен това важна подробност е, че преди измерването може да се калибрира с конкретните пробници, с които ще се работи.
Схемата можете да разгледате и изтеглите от тук.
Печатната платка можете да разгледате и изтеглите от тук.
Предния панел можете да изтеглите от тук.
Програмата можете да изтеглите от тук.

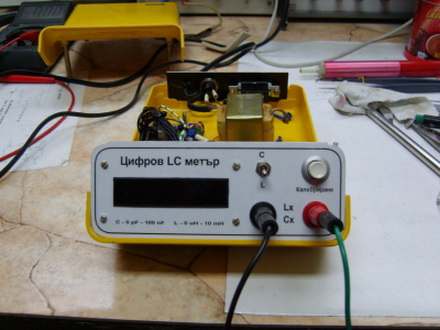

Различен поглед върху изделието
