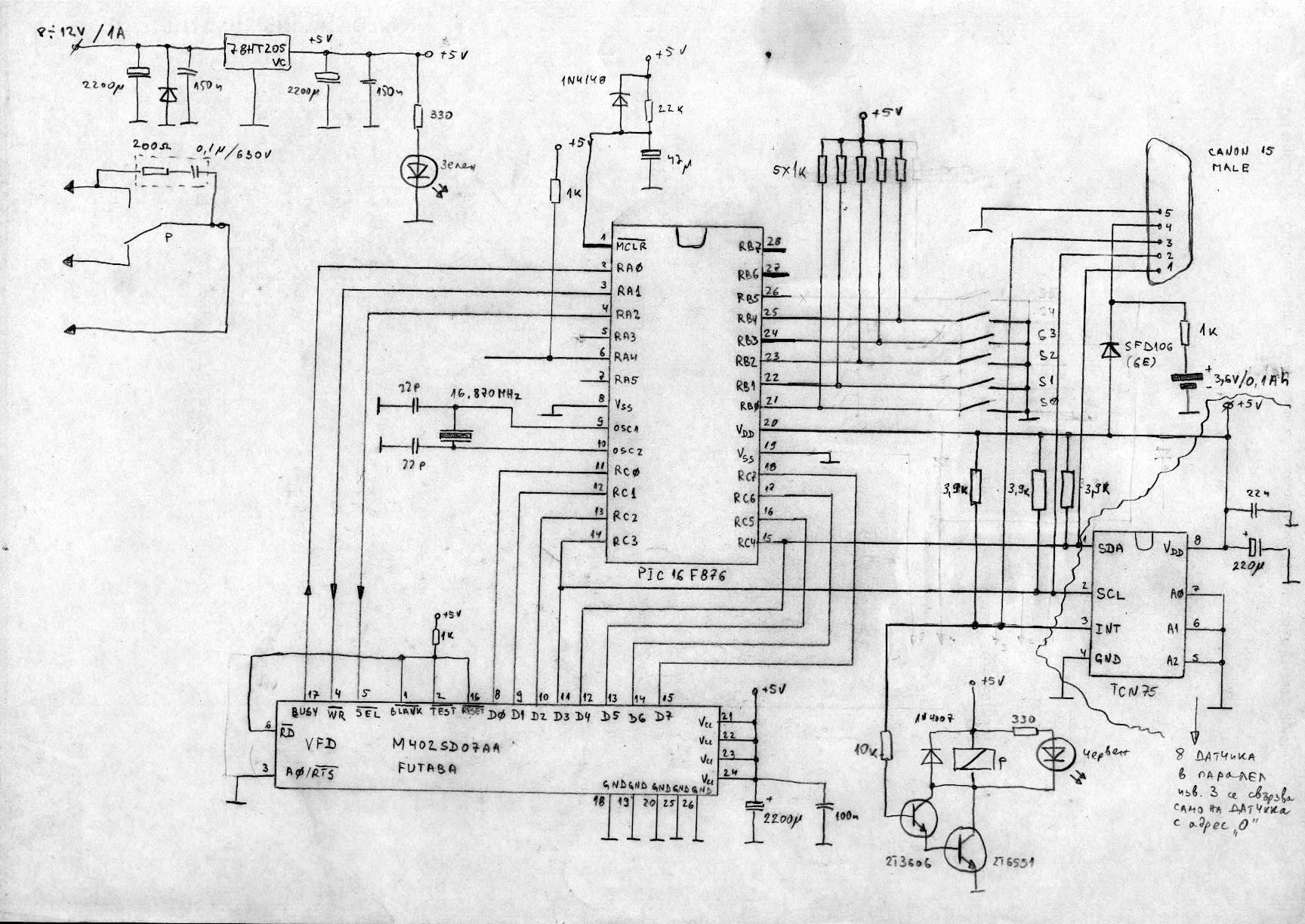

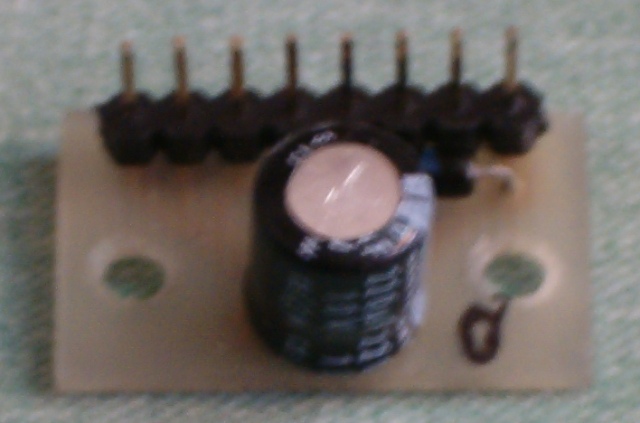

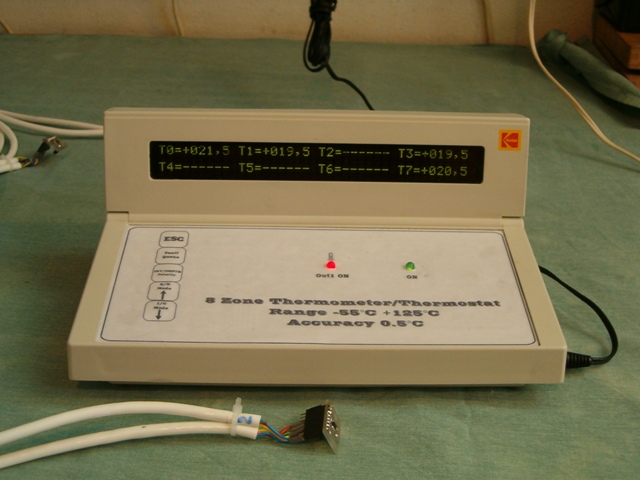

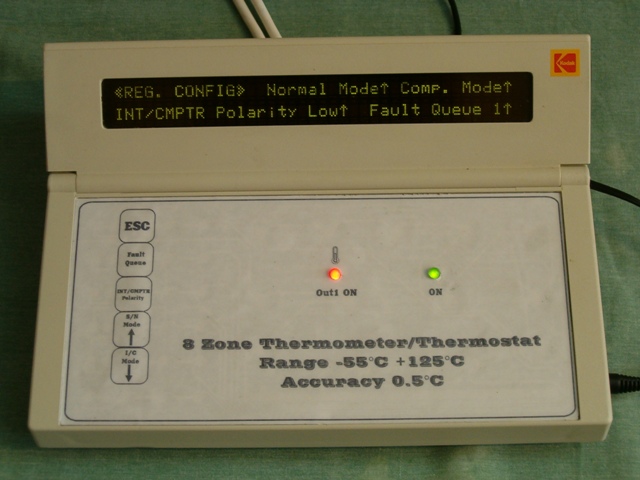

Показаното устройство представлява електронен термометър , който измерва температуратурата в осем различни точки. Към изходът на датчика с адрес 0 е свързано реле и имаме възможност да регулираме температура на обект в който се намира датчика с адрес 0. Посредством бутоните на клавиатурата може да се влиза в различните регистри на въпросният датчик и да се променят настройките на зададената температура , хистерезиса и др. За поддържане на зададените настройки в паметта на сензора с адрес 0 е предвидено допълнително 3 волтово захранване , което се включва след отпадане на основното захранване. Стъпката на задаване на температурата е 0,5 градуса.Същата е и стъпката на изобразяване на зададената температура. При реализацията на схемата важен недостатък , който забелязах , е че измерената температура с датчици TCN75 (Microchip) се различава от действителната температура с около 2 градуса. Всички датчици от схемата се свързват паралелно като на всеки от съответните изводи се задава индивидулен адрес.Дължината на свързващите проводници не може да бъде много дълга , тъй като комуникацията между датчиците и процесора става по I2C шина. Вопитният образец общата дължина на проводника е окола 1,5 метра. На снимките по долу е показан общият изглед на устройството и един от датчиците.
