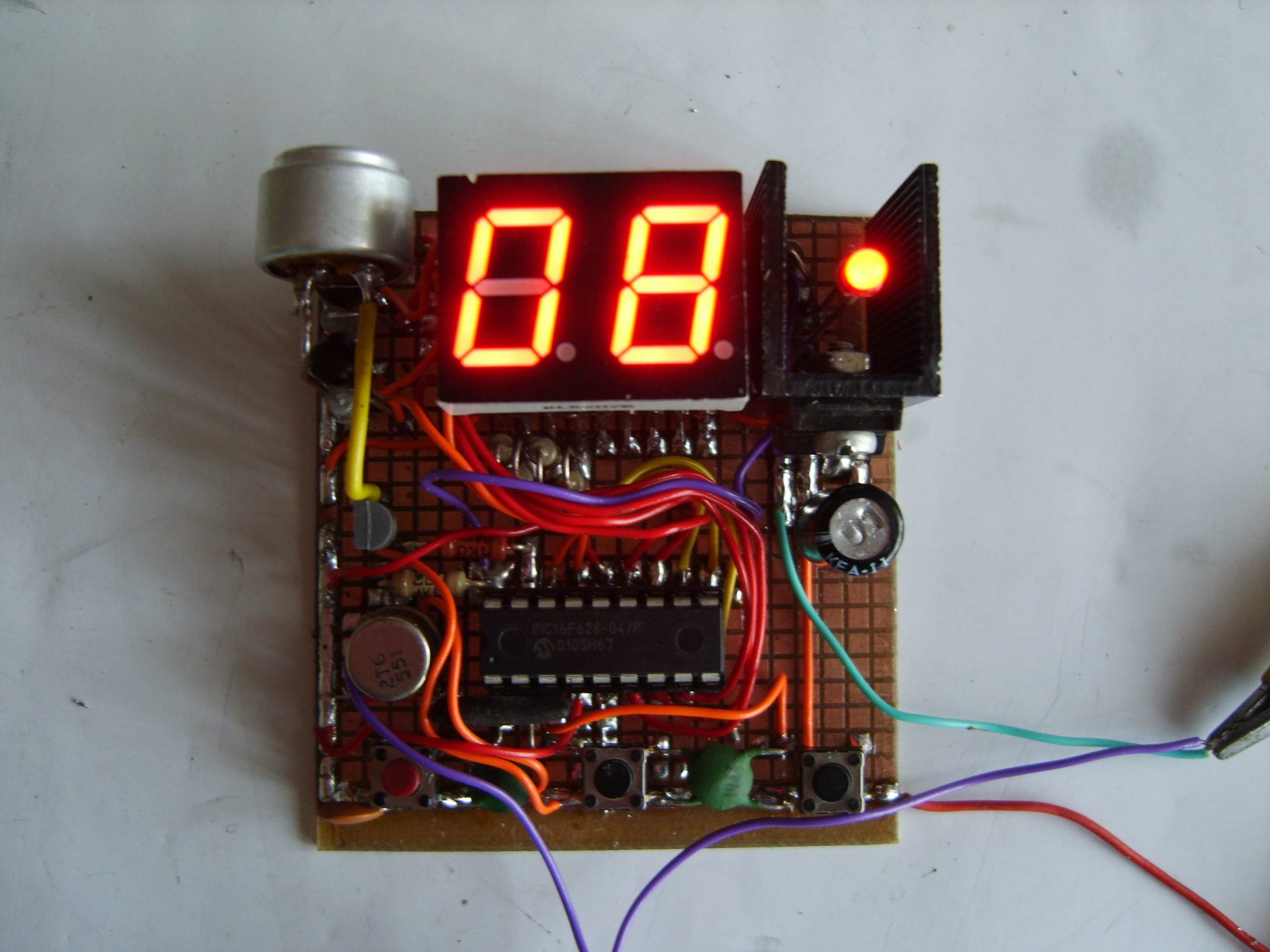

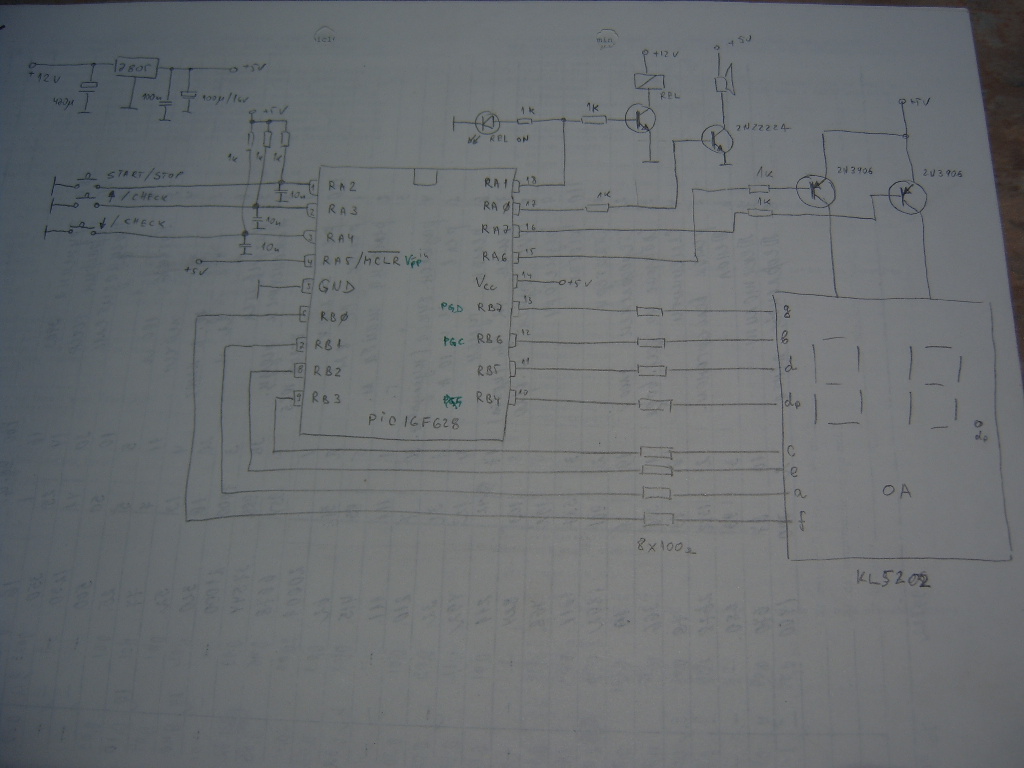

Показаното устройство представлява електронен таймер.Времето може да се задава в границите от 1 до 99 минути с помощта на двата бутона свързани къ входовете RA3 и RA4. При натискане на бутона свързан към RA3 времето се увеличава , а при натискане на бутона свързан към RA4 времето се намалява.При натискане на бутона свързан към RA2 (START/STOP)се стартира таймера и точката на дисплея започва да мига с честота 1Hz. При това положение сработва релето е светва индинаторният светодиод свързан към RA1.Ако се налага преждевременно да се изключи таймера е достатъчно да се натисне повторно бутона START/STOP.По време на работа на дисплея се индицира текущото време.Ако докато е стартиран таймера се натисне кой да е от двата бутона за настройка , на дисплея ще се появи зададеното време на таймера.Зададеното време се запомня в EEPROM паметта на процесора и се запазва дори и след изключване на захранването.При изтичане на зададенот време се чува кратък звуков сигнал и релето се изключва.
