Приборът представлява малогабаритен тестов сигнал-генератор , който е много удобен при проверката и ремонта на различни видове компютърни монитори.Чрез двата бутона могат да се избират 15 различни изображения.Оригиналната схема и статията където подробно е описано устройството можете да видите тук:
http://www.alexm.times.lv/vga_tester.htm
http://tvgenerator.narod.ru/vga_tester.htm
Аз съм разделил схемата на две части , като бутоните и индикацията се намират на една платка , а микропроцесорната част и захранването са разположени на отделна платка. В моята реализация на устройството съм извел трите цвята и на BNC изходи за да могат да се тестват и някои видове професионални монитори , освен това чрез два превключвателя давам възможност сигналът HSYNC и VSYNC да се смесват и да се появяват на различни изходи R G B Hsync Vsync.Чрез допълнителните це-ка ключета може да се изключва всеки един от цветовете в общата картина.Схемата работи много добре и се ползва от автора вече 7 години.Схемите на секцията с индикацията и контролера и захранването можете да разгледате тук :
схема индикация схема контролер и захранване

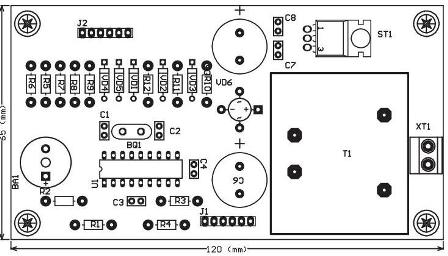

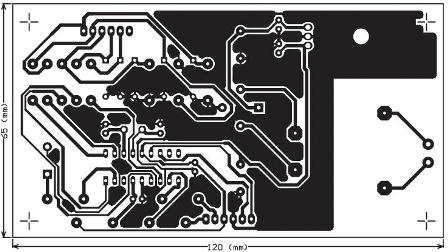

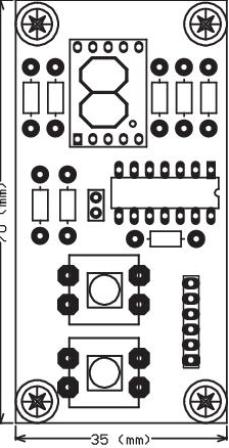

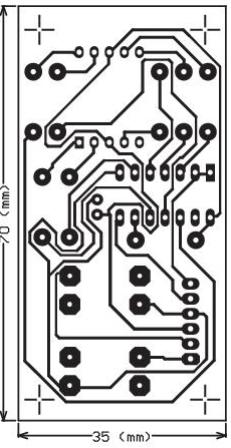

Графичните оригинали на платките и разположението на елементите можете да разгледате по-долу.

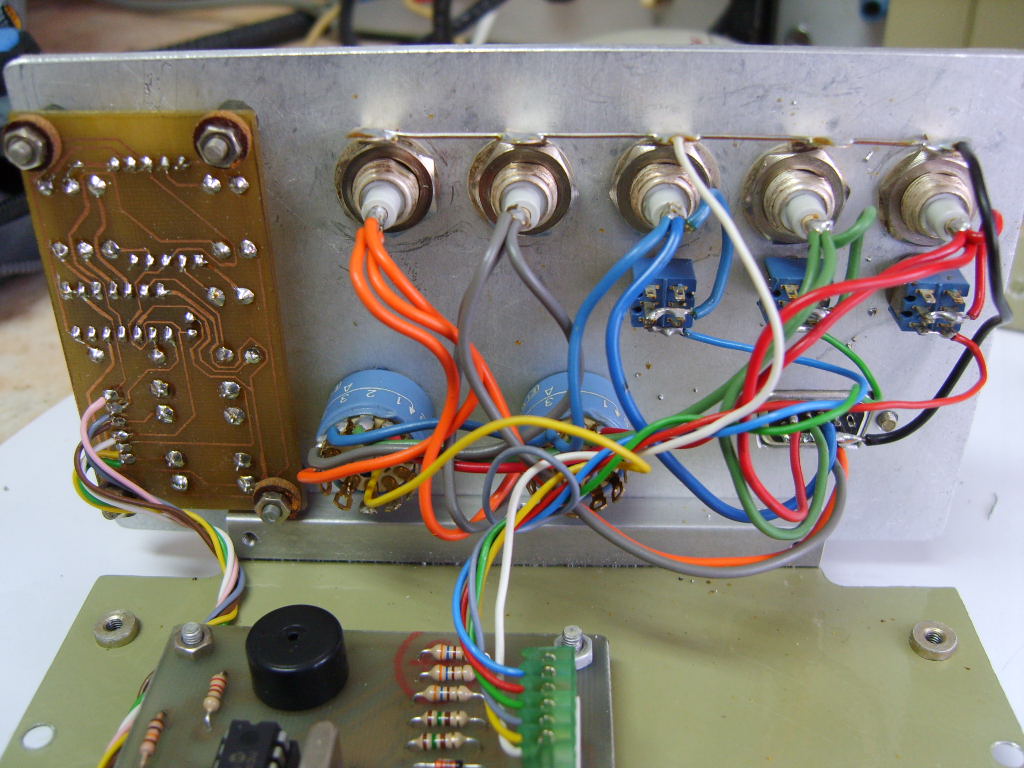

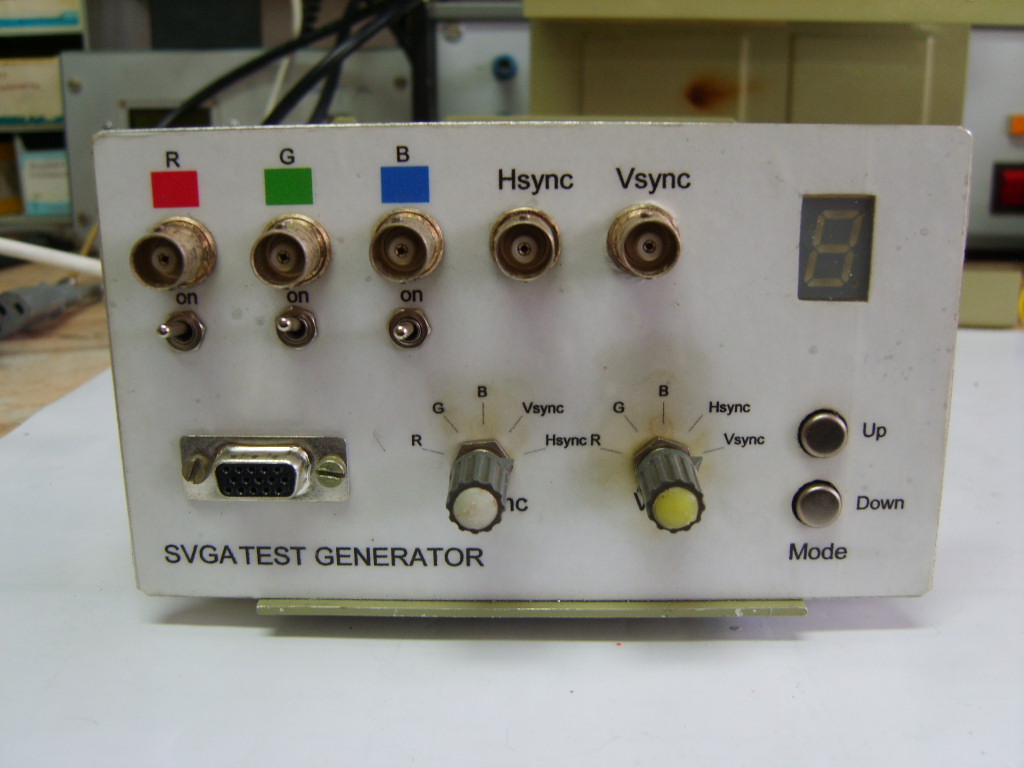

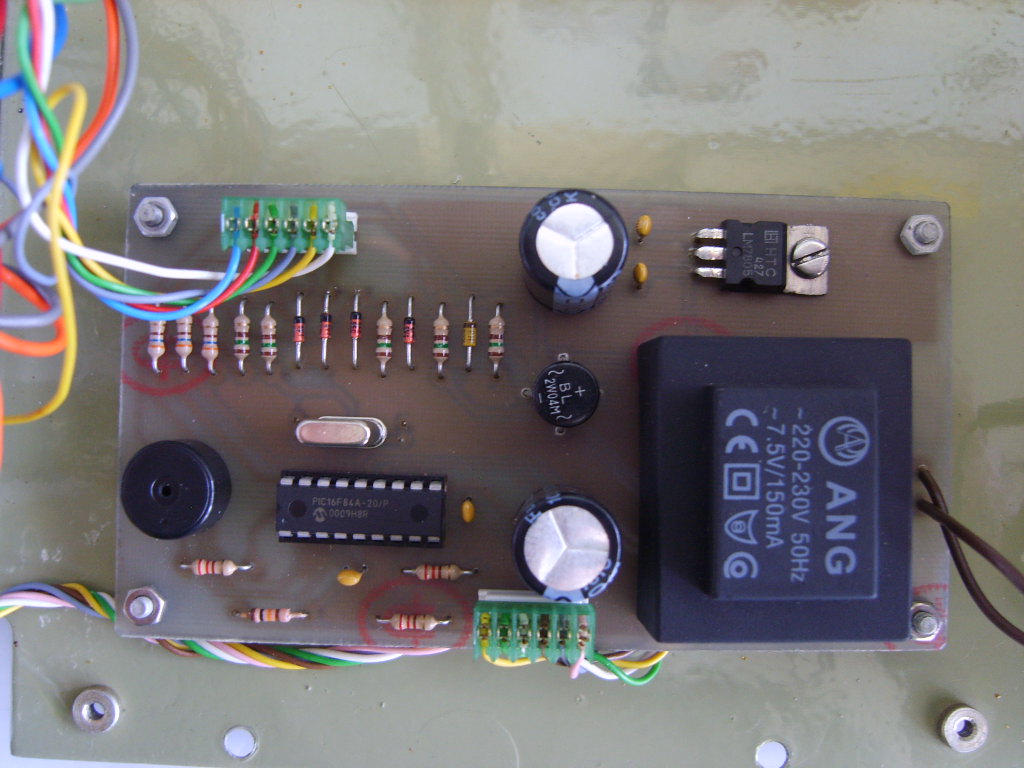

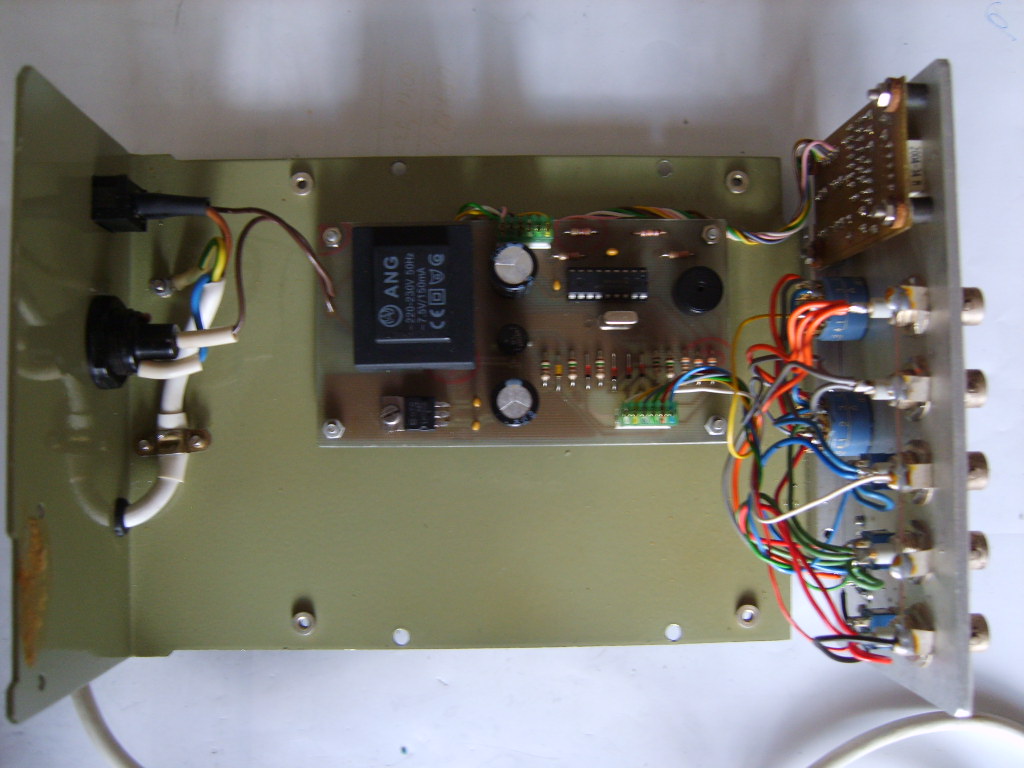

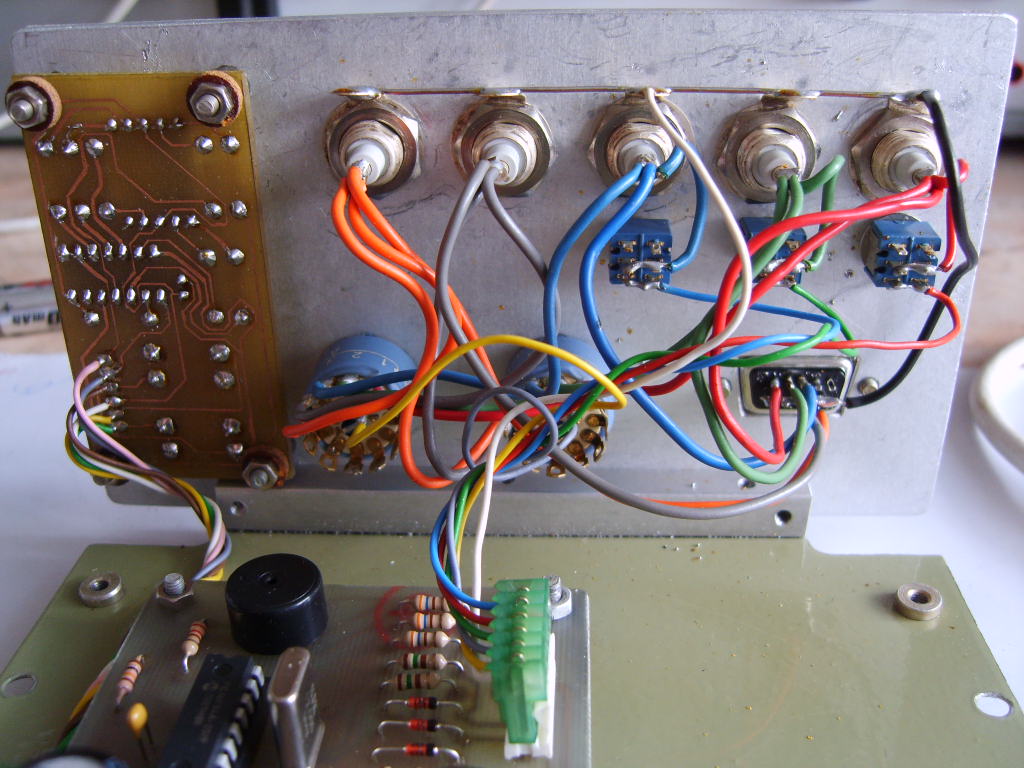

На снемките по-долу можете да видете как изглежда готовият генератор.
