Тази 3 елемента Яги антена направих за цифровия APRS ранслатор LZ0STO. Първоначално размерите за антената взех от страницата на DK7ZB
http://www.qsl.net/dk7zb/start1.htm

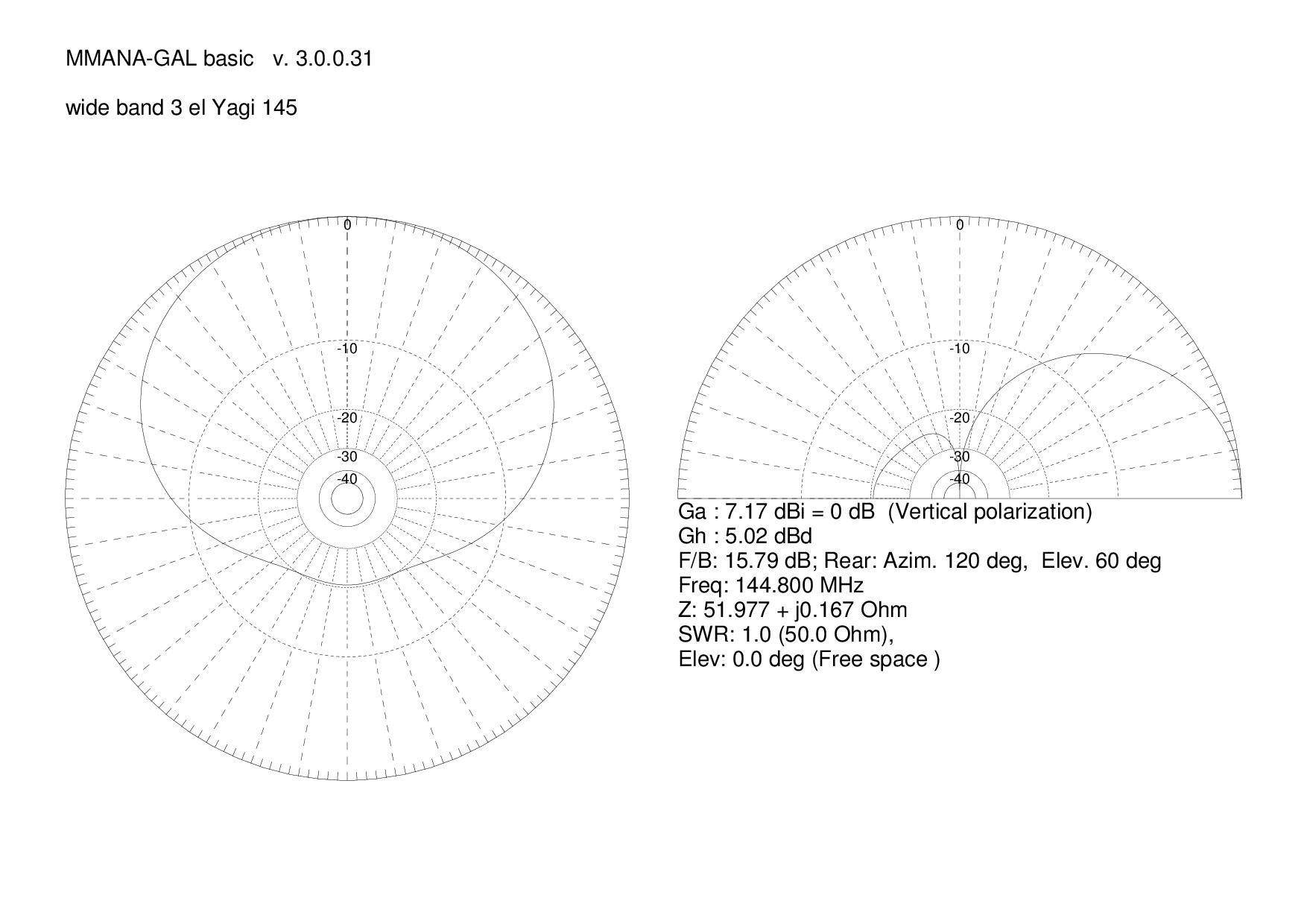

Там антената беше изчислена с алуминиеви тръби с диаметър 8мм , а вибраторът беше от тръби с диаметър 10мм. Аз понеже не разполагах с тръба 10мм , реших да направя симулация на антената в програмата MMANA , като промених диаметъра на елементите на вибратора от 10 на 8мм. Направих някои малки оптимизации и това което се получи като диаграма на насоченост може да се види на долната графика.

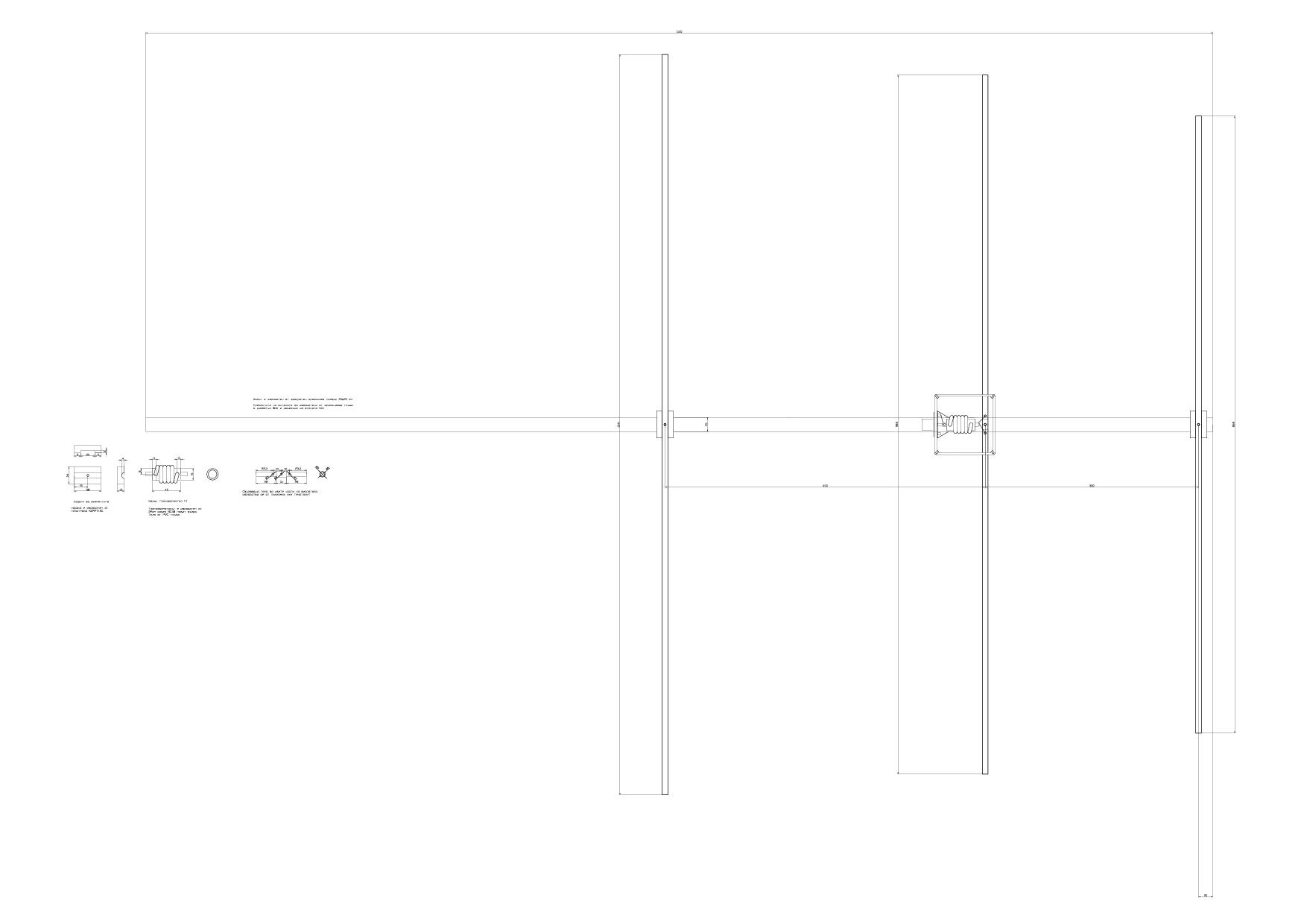

Размерите на антената можете да видите на долният чертеж.
Връзката на коаксиалният кабел с антената става чрез симетриращ трансформатор 1:1 който е поместен в пластмасовата кутия през , която минава вибраторът.

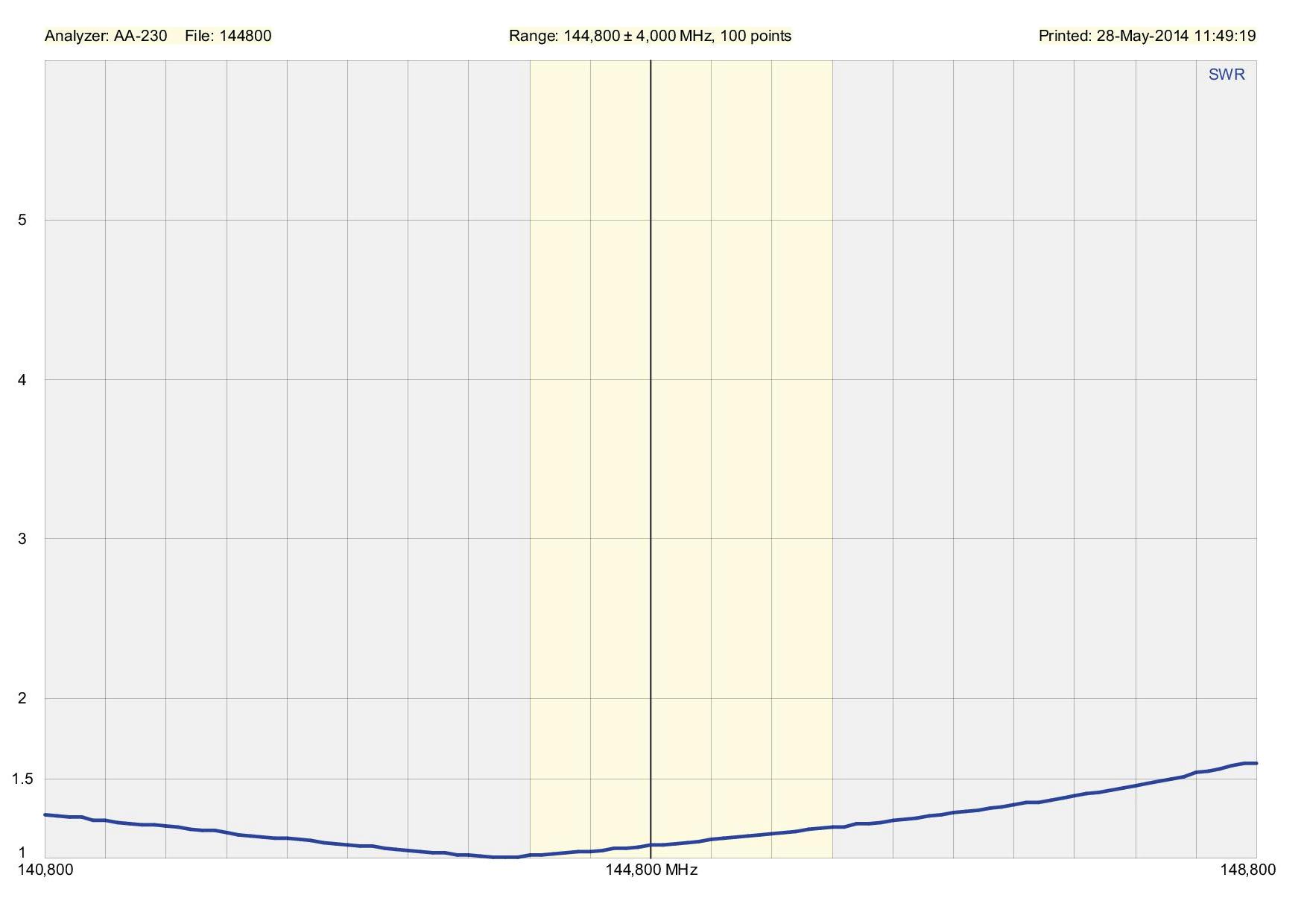

На следващата графика е показано как се променя КСВ в зависимост от честотата на вече готовата антена. Резултатите са свалени с анализатор на антени АА-230. Както се вижда от графиката антената е доста широколентова и покрива целият любителски диапазон на 144 до 146 MHz като КСВ остава под 1.5.
