Този цифров APRS ретранслатор е построен на базата на старите контролери TNC-2 , който бяха разработени от Миро (LZ2RR) за радиомрежата на Packet Radio. Повече информация за тези контролери можете да получите на този адрес:
http://www.qsl.net/lz2rr/tnc2.html
Тъй като мрежата Packet Radio с течение на времето западна на нейно място започна да се развива APRS (Automatic Packet Reporting System).APRS представлява разновидност на цифровата пакетна радиовръзка , която дава възможност да се проследяват движещи се обекти снабдени с подходящи устройства (тракери) ,получаване на метеорологична информация от автоматични метеорологични станции и изпращане на кратки съобщения до потребителите на мрежата.Повече информация за APRS на български можете да намерите на следният адрес:
Старите TNC-2 (Terminal Node Controller) само с промяна на информацията записана в техният EPROM се превръщат в напълно функционални цифрови ретранслатори за работа в APRS мрежата.Повече информация по начина на конфигуриране може да намерите на следният адрес:
http://www.ir3ip.net/iw3fqg/uidigi-e.htm

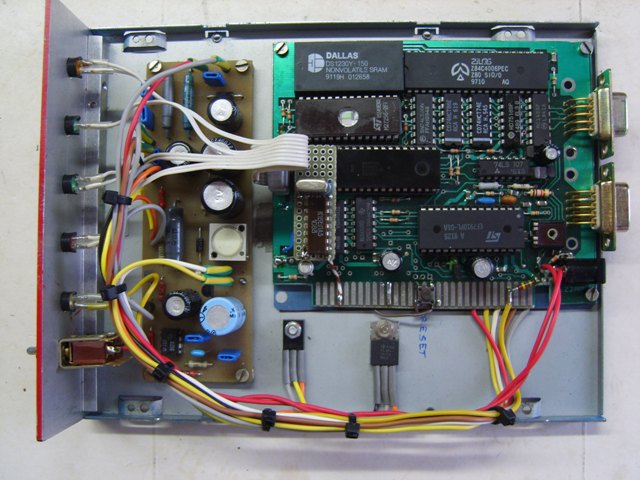

След като EPROM 27256 е презаписан с новият фърмуер UIDIGI се поставя на платката. При първоначално включване U1 прочита данните от енергонезависимата памет U3. За да предизвикаме прочитане и зареждане на данните записани в U2 (27256) е необходимо да се дадат на „късо” за кратко време кои да е два проводника от шината за данни (D0-D7) – например изводи 16 и 17 на U2(27256). Това води до ресетиране на системата и прочитане на данните от U2.

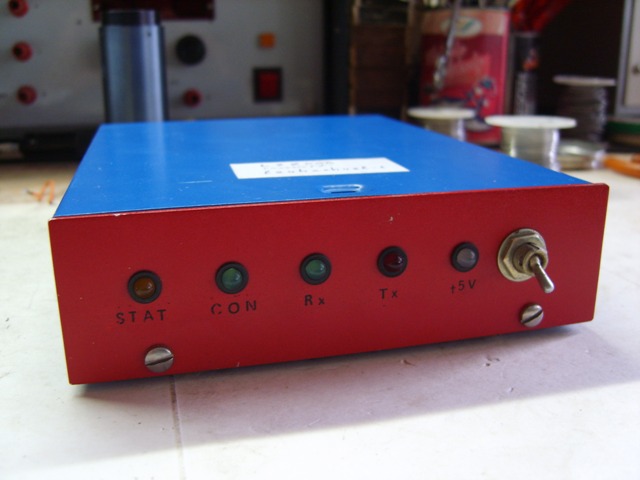

При тази операция светват светодиодите D7(STAT) и D8(CON). Захранването се изключва , мостът между двете шини за данни се отстранява и захранването отново се включва.Няколко секунди след това светва светодиода D4 (Tx) и се излъчва пакет с идентификацията на репитера.
При мен TNC-2 контролерът е свързан с радиостанция „Лтос“. По кабелът между радиостанцията и контролерът се прехвърлят три сигнала – изход аудио от радиостанцията, вход аудио към микрофонния вход на радиостанцията и сигнал РТТ за задействане на предавателя на радиостанцията.

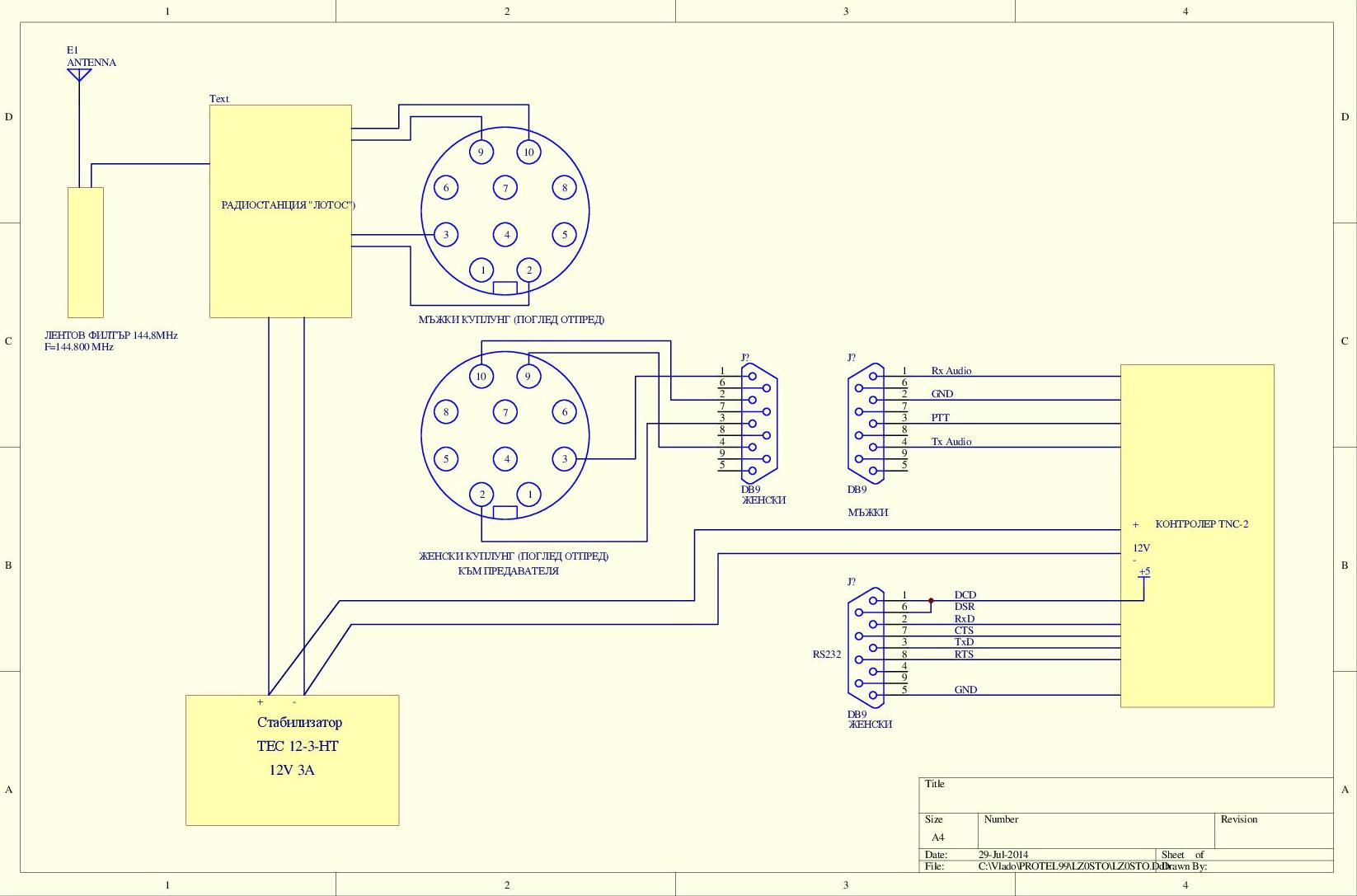

Схемата на свързване между TNC-2 и радиостанцията може да разгледате на чертежа:
По радиостанцията направих някои промени, за да мога да я ползвам за конкретната цел.
- За да бъде включен винаги шумоподавителя на радиостанцията, проводникът свързан към извод 8 на блок У11 се разпоява от извод 8 и се свързва към +5V ( извод 2 на блок У11). Ако тази промяна не се направи при изключване на захранването и повторно включване шумоподавителя може да остане отворен , което ще накара TNC-2 да „слуша” без да има въможност да предава.
- На блок R2 (приемник) , електролитният кондензатор С43 2,2uF се заменя с керамичен кондензатор 470nF. Ако в радиостанцията вместо блок R2 се ползва приемник с междинна честота 21,4 MHz (означен като блок R3) кондензаторът който се заменя е С51.
Ако тази операция не се направи шумоподавителя остава малко по бавен и има опасност първите пакети от приеманото съобщение да бъдат изрязани.
Ако вместо радиостанция Лотос ползваме Лен-160 , първата точка не се изпълнява , тъй като при Лен-160 няма опасност от отваряне на шумоподавителя.
Важна особеност е , че нивото на аудиосигнала , който излиза на задният куплунг на радиостанцията се влияе от потенциометъра за усилване.Така че е важно потенциометъра да се остави в положение максимално усилване.
Изходът на радиостанцията съм свързал към антенен филтър и едва тогава към изходът на филтъра е свързана антенната система. Това съм направил не – толкова с цел да филтрирам изходният сигнал колкото да предпазя входа на радиостанцията от проникване на статично електричество по време на гръмотевична буря. Филтърът, който съм ползвал е съставен от спирални резонатори като входът и изходът имат галванична връзка с масата.Разчитам , по този начин да постигна изолиране по постоянен ток на входа от изхода на филтъра. Загубата на сигнал в лентата на пропускане на филтъра е 1dB.

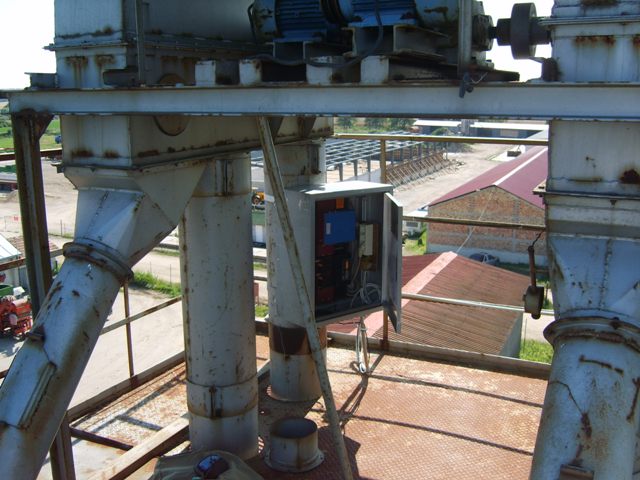

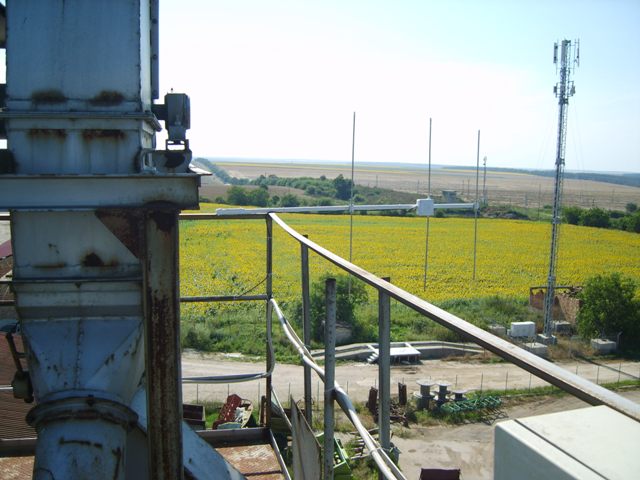

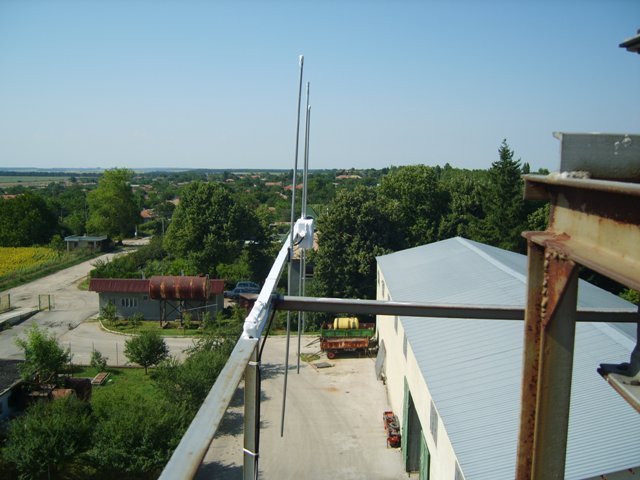

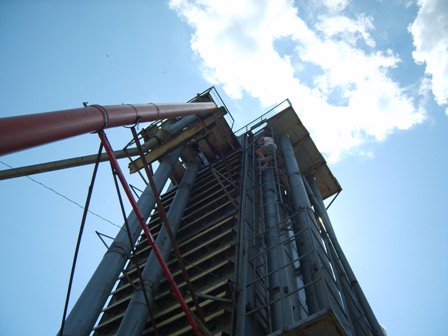

Антенната система е съставена от две триелементни 50 омови яги антени поставени на 90 градуса една спрямо друга.Двете антени са свързани в паралел , а за преобразуване на полученото вълново съпротивление 25ома към 50ома използвам съгласуващ трансформатор поставен в отделна кутия. КСВ на цялата система при послдното измерване беше 1,05. Мощността на радиостанцията е 10W. Репитера заедно с филтърът и захранването поставих на обща метална стойка и монтирах в метално табло. Трябва да изкажа специална благодарност на LZ2HA (Веско), който предостави таблото и ми помогна при монтажа на репитера и на LZ2OA(Петко Шопов) който осигури мястото за монтаж на ретранслатора. Ретранслаторът LZ0STO (с. Стожер) е монтиран на върха на една 20 метрова сушилня , като сравнително голямата му височина дава възможност за добро покритие на района. Координатите на репитера са : географска ширина 43°N 25` 21„ (4325.35N) географска дължина 27°E 49` 25„ (02749.42E).
