Показаното устройство създаване „Начално установяване“ на малка микропроцесорна система ако не са налице някои условия.Схемата беше разработена да работи съвместно с TNC-2 контролер.Тъй като в моя случай TNC-2 се намира в отдалечен район и достъпът до него е ограничен имаше необходимост от устройство което да предпазва микропроцесорната система от програмно зацикляне.Това може да се случи при гръмотевични бурир токови удари и други подобни събития.Изискванията които си поставих когато синтезирах схемата бяха няколко: да е изцяло аналогова , да е максимално надеждна и да е максимално опростена.

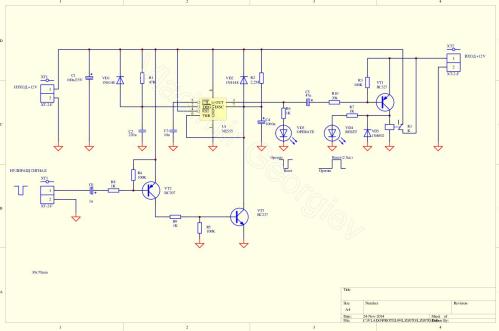

Принципа на работа на схемата е следният , ако за период от около 40 минути на вход XT3 не постъпи нито един нулиращ импулс, то моновибратора (U1) изработва импулс и на релето К1 се подава напрежение за време около 2 секунди.Сработването на релето води до прекъсване на захранването (за около2 секунди) на микропроцесорната система.
Входът ХТ3 се свързва към извод РТТ на TNC-2. Така ако за време от около 40 минути TNC-2 не излъчи нито едно съобщение, то смятаме че микропроцесорът е „зациклил“ и устройството ще изключи за 2 секунди захранването.Същата ще е ситуацията и ако изход РТТ на TNC-2 остане в ниско ниво (тоест радиостанцията , която се командва е останала в положение „предаване“).
Диодите VD1 и VD2 служат за бързо разреждане на кондензаторите С2 и С4 при прекъсване на захранването.Резисторът R2 и кондензаторът С4 оформят времезадаващата верига на U1. Ако желаем да намалим времето на изчакване на таймера трябва просто да намалим стойността на R2 или тази на C4. Интегралната схема NE555 е свързана като моновибратор. С транзисторите VT2 и VT3 е оформен съставен транзистор , който принудително разрежда времезадаващият кондензатор С4 ако на вход ХТ3 постъпи нулиращ импулс. Светодиодът VD3(зелен) свети когато релето не е задействано. При настъпване на условие за „начално установяване“ светва VD4 (червен) , а VD3 изгасва.

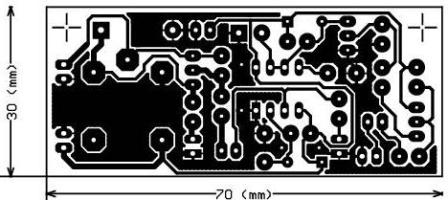

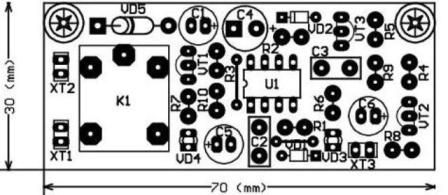

На долните две фигури са показани графичният оригинал на печатната платка и разположението на елементите по нея.
