Много често в практиката се налага да да се осигури двуполярно захранване за различни електронни схеми.Показаната схема беше конструирана да осигури следните напрежения +5в -5в и -12в от входно напрежение +12в , за захранване на TNC-2 (APRS контролер).За основа на схемата ползвах една публикация в интернет като малко я промених и доразвих.
С таймер NE555 е реализиран генератор , чиято честота се променя в зависимост от състоянието на управляващият транзистор VT2.VT3 играе роля на драйверен транзистор , а ролята на ключов елемент се изпълнява от VT1. При отпушването на VT1 в бобината L3 се запасява магнитна енергия , която през следващият интервал (запушване на VT1) се отдава в изхода.Чрез тримерпотенциометърът RP1 може да се регулила отрицателното напрежение в изхода ХТ3.Границите на промяна са от -9в до -24.7в.
Диодът VD1 предпазва схемата от обратно включване на захранването.
Дроселите L1,L2 и кондензаторите C1-C6 изграждат филтър и не позволяват проникването на шум обратно в захранващата верига на +12в. ПРи натоварване на изхода ХТ3 до 100мА шумът на вход ХТ2 е 10мв , а при отворен изход ХТ3 шумът на вход ХТ2 е 20мв.
В таблицата по- долу е показано как се променя изходното напрежение(ХТ3 = -12В) в зависимост от натоварването на изхода ХТ3. В третата графа е показана стойността на консумираният от схемата ток.
| Uхт3 [V] | -12 | -12 | -12 | -12 | -11.91 | -11.91 | -11.87 | -11.78 | -11.60 | -11.36 | -11.12 | -10.90 |
| Ixt3 [mA] | 0.4 | 10 | 20 | 30 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 |
| Ixt2 [mA] | 30 | 52 | 76 | 100 | 128 | 141 | 156 | 185 | 207 | 224 | 240 | 240 |

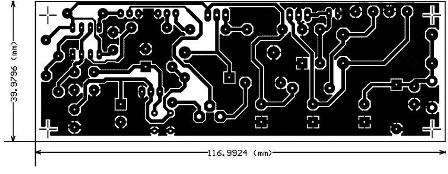

На долните две изображения са показани графичният оригинал на печатната платка и разположението на елементите по нея.
