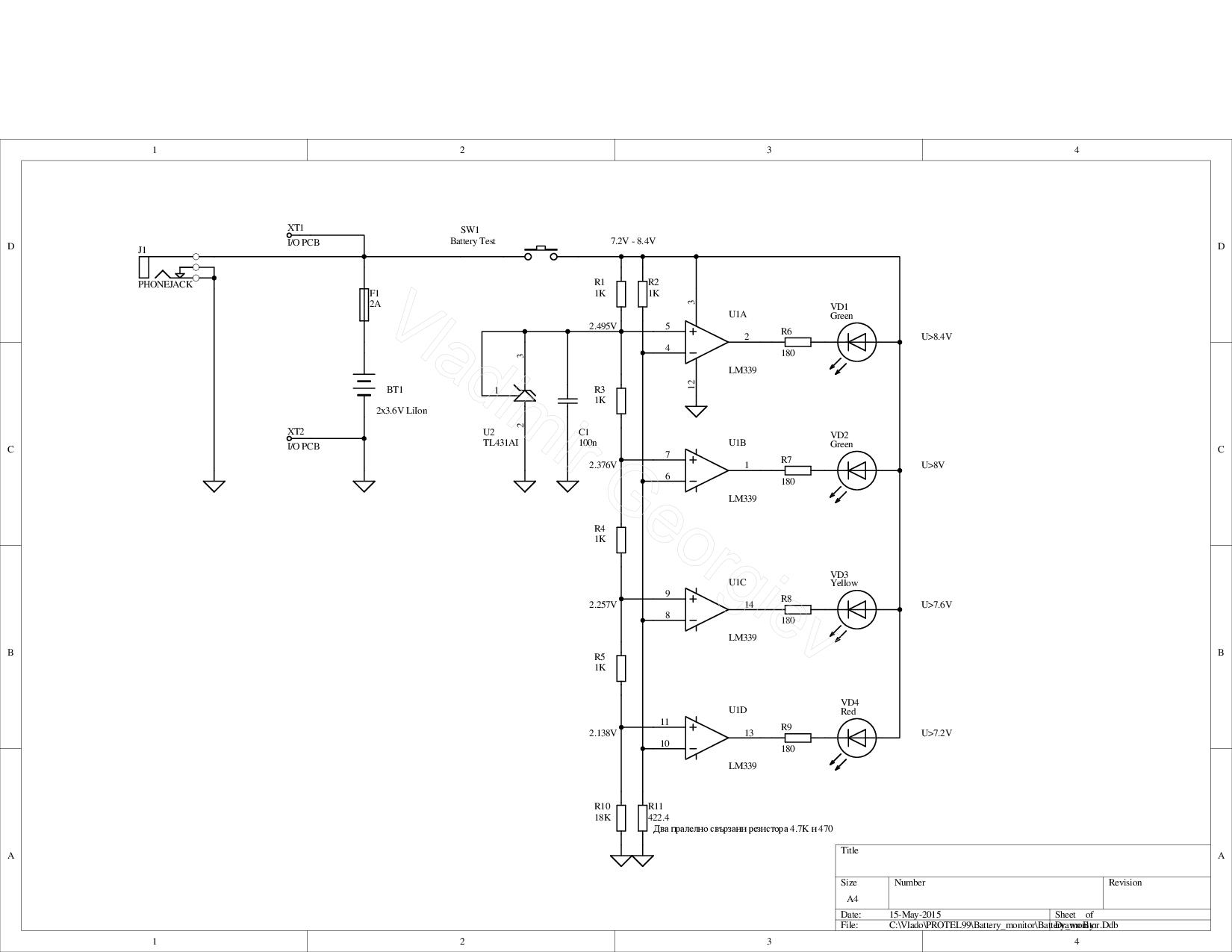

Показанато на схемата устройство е прост монитор , който може да се ползва за контрол на състоянието на батерийте на различни устройства. В конкретната реализация го ползвам за следене на състоянието на два последователно свърни LiIon акумулатора , с които захранвам радиостанция Alinco DJ-100TC2.
В разредено състояние напрежението на единият акумулатор трябва да е 3,6V , а в напълно заредено 4,2V. При тази ситуация за два последователно свързани акумулатора минималното напрежение ще е 7,2V , а максималното 8,4V.
Схемата е проектирана така , че при достигане на напрежение 8,4V свети VD1,VD2,VD3 и VD4 при напрежение 8V VD2,VD3 и VD4 ,при напрежение 7,6V VD3 и VD4, при напрежение 7,2V VD4.
В основата на устройството стои четворният компаратор LM339. Измерваното входно напрежение се сравнява с опорно напрежение и в зависимост от резултата се активира изходът. Като опорен източник на напрежение използвам интегралният стабилизатор TL431. При такова свързване , той осигурява опорно напрежение 2,495V.
Печатната платка беше проектирана за кутията с акумулатори на Alinco DJ-100TC2.Всички резистори и кондензатора са SMD елементи в корпуси 0805.Резистора R11 , се получава от два паралелно свързани резистора 4,7К и 470 ома.Ако искаме да преобразуваме схемата за контрол на други захранващи напрежения , достатъчно е да се смени стойността на резистора R11. Например , ако ще следим състоянието на един LiIon акумулатор R11 трябва да е със стойност 1,5К.

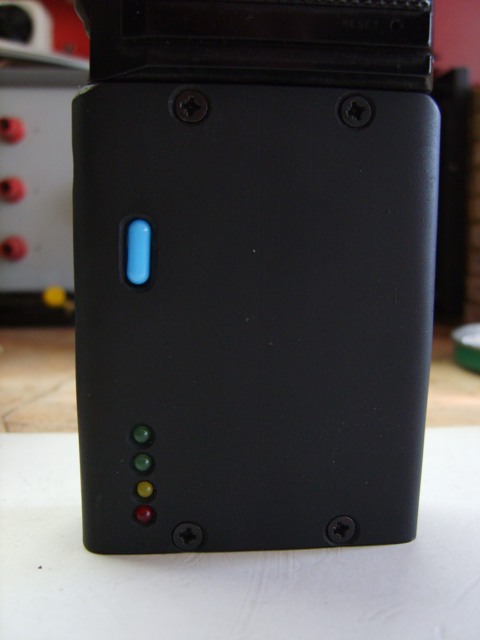

На долната снимка е показан външният вид на кутията за акумулаторите с монтираният в нея индикатор за състоянието на акумулаторите.
