Терморегулатор за 12V вентилатор
Схемата представлява терморегулатор, който е предназначен да управлява малък 12V вентилатор. Като термосензор е използван транзистор 2N4919. От големината на резистора R9 зависи колко голям ще е хистерезисът на компаратора. Тримерпотенциометъра RP1 определя прага на сработване на компаратора. Кондензаторите С3 и С4 са предназначени за подтискане на евентуални шумове които могат да проникнат към […]
Регулатор на оборотите на постояннотоков двигател
Показаното устройство представлява регулатор на оборотите на правотоков 24V двигател. Регулирането се извършва чрез промяна на ширината на управляващите импулси. Схемата на регулатора е показана на фиг. 1. фиг.1 С потенциометъра RP1 се регулират оборотите на двигателя, а с тримерпотенциометъра RP2 се настройва нивото на сработване на токовата защита. R1 и C5 определя работната честота […]
Фотореле за светодиодна осветителна вана 10W
Схемата е предназначена за управление на 10W светодиодна осветителна вана, която се захранва от акумулатор. Когато светлината достигастигаща до фототранзистора Q1 е достатъчно силна, компараторът U3 поддържа изхода си във високо ниво и индикаторният светодиод VD2 е изгасен. Високото ниво от изхода на U3 се подава и на входа за управление на импулсният стабилизатор U1 […]

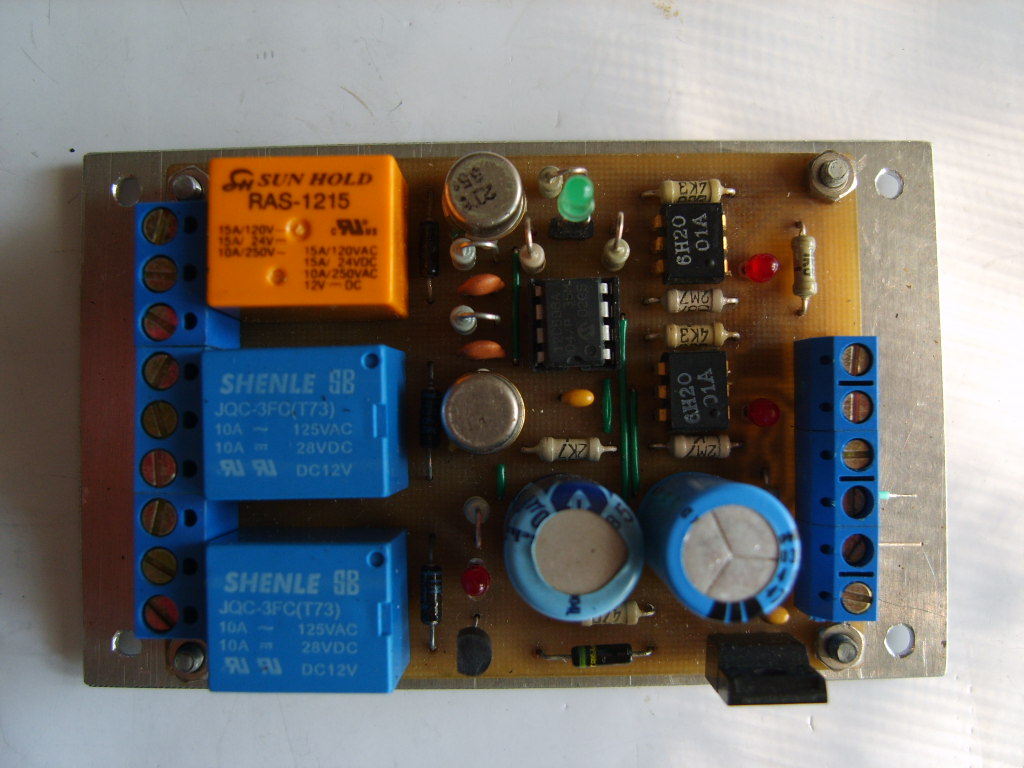

Автомобилна алармена система с PIC12C508
Представената схема представлява опростена автомобилна алармена система , като активирането и и дезактивирането и става чрез скрит прекъсвач свързан към клемите XT2.Релето REL1 се ползва да блокира запалителната система на автомобила.Ако алармата веднъж е била задействана REL1 остава включено ,докато не се деактивира алармата. По този начин запалителната система на автомобила остава блокирана дори и […]

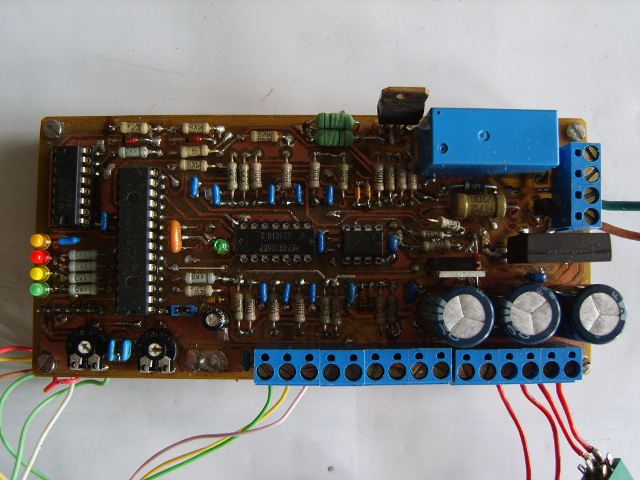

Стабилизатор на оборотите на двигател с постоянни магнити с PIC16F876
За сега можете да видите само снимка на регулатора.
Електронен оборотомер
За сега можете да видите само снимка на устройството.
Ретранслатор на 430 MHz

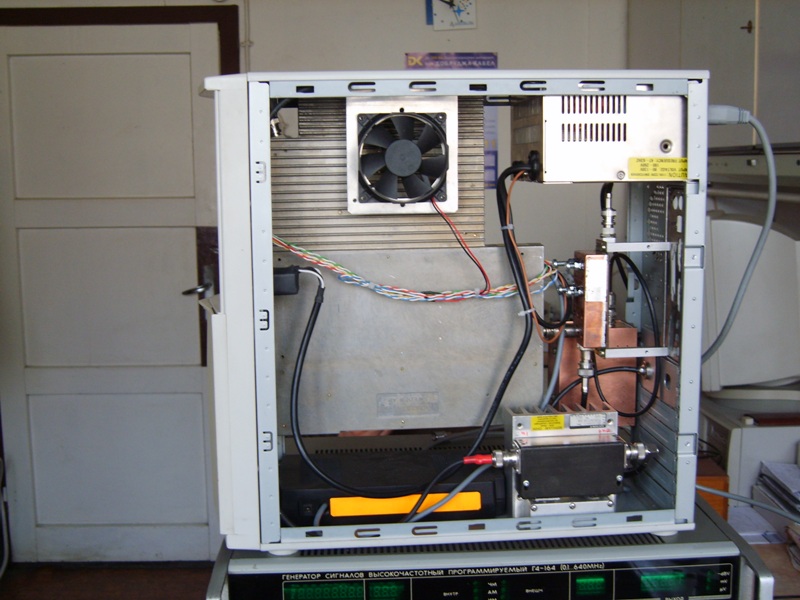

Всичко започна с това , че получих като „подарък” един от блоковете на вече излязлата от упаотреба система на Мобифоните RS4000 (Ericsson).Свалих трите защитни екрана и разгледах платките на приемника и предавателя.Първоначално реших че само крайното стъпало на предавателя ще може да се ползва за нещо – все пак не разполагах нито с описание на […]
Грид дип до 0.35-175 MHz

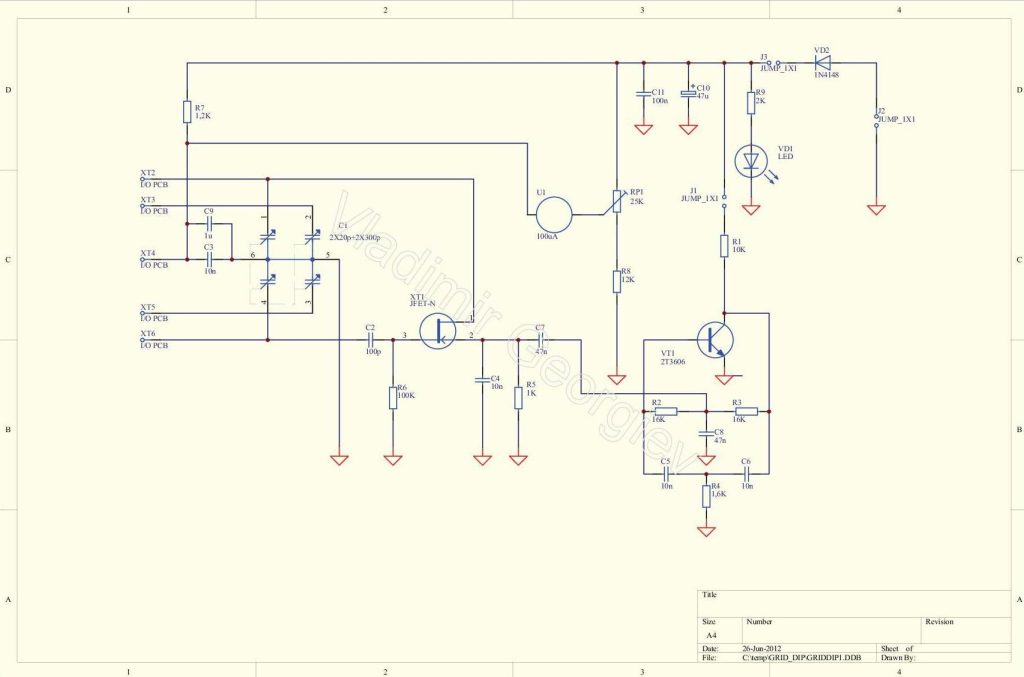

Оригиналът на статията може да намерите на този адрес http://www.sm0vpo.com/ Грид- дипа е измервателен уред , който намира широко приложение при настройката на различни радиоустройства и трептящи кръгове. В основата му стои един високочестотен генератор (транзистор XТ1) , чиято работна честота плавно се пренастройва в съответният обхват с помощта на променлив кондензатор. Диапазона на промяна на честотата […]
SWR метър

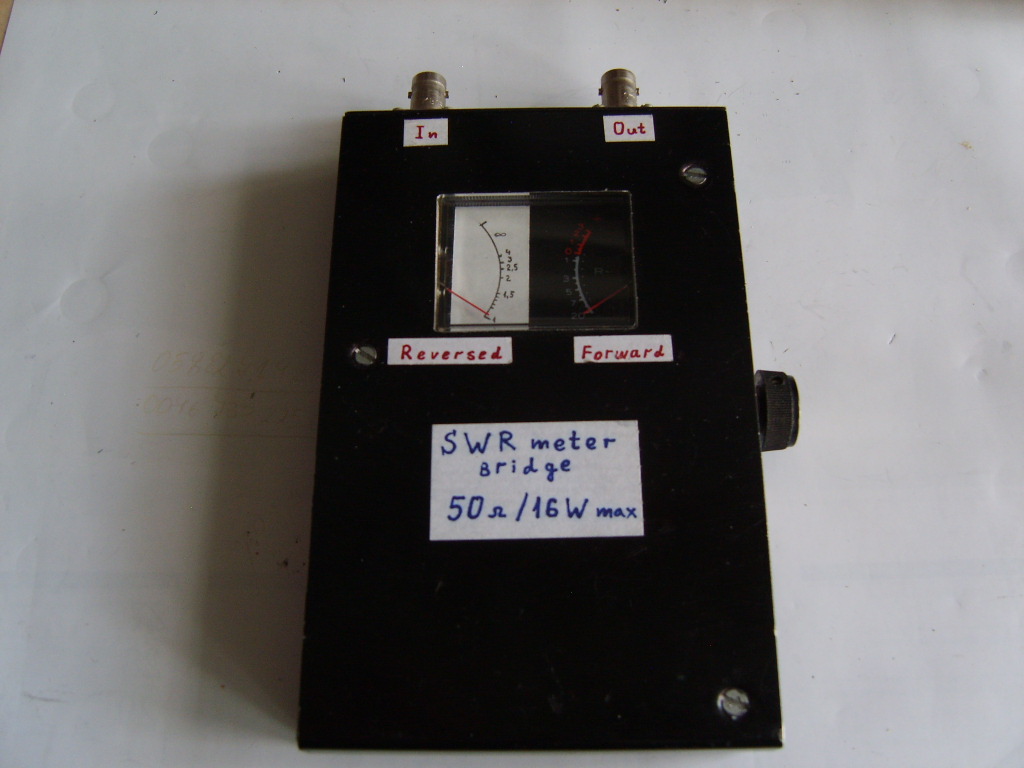

Показаното устройство представлява КСВмер реализиран по мостова схема.Схемата може да се разгледа на този адрес http://www.lz1aq.signacor.com/docs/Antenna%20measure/ant-mes.htm Вместо диоди 1N4148 съм ползвал диоди BAT85. Резисторите в рамената на моста са изпълнени от по два едноватови 100 омови резистора свързани в паралел. Като индикаторна система е използвана двойна електромагнитна система от магнетофон с чувствителност 300uA. За регулиране […]
ВЧ ватметър до 1W

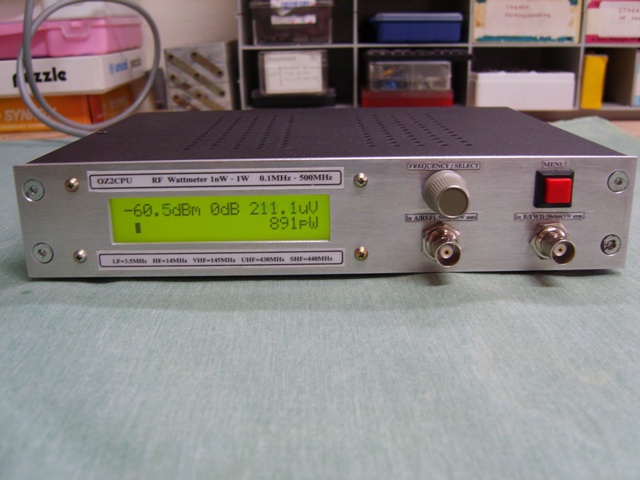

Показаното устройство представлява високочестотен ватметър с обхват на измерваните мощности от 1nW до 1W. Честотният диапазон е от 1 MHz до 500 MHz. Оригиналната разработка е на OZ2CPU и може да се разгледа на страницата на автора http://www.webx.dk/oz2cpu/radios/miliwatt.htm или да се прочете от списание Elektor Electronics брой 10 от 2002г. Устройството работи мнотго добре , а софтуерът за […]
