Контролер за управление на електромобил (2024г.)
Тазгодишното 40 юбилейно издание на международното състезание Shell Eco marathon(Europe and africa)се проведе в Полша в периода 10-15 юни на пистата Silesia Ring. В него взеха участие 6 български отбора.Отборът , част от който съм и аз се класира успешно на 3 то място с резултат от 897 km/kWh. Нека да уточня , че това […]
Ретранслатор на 430 MHz (LZ0RHA) 05.2021г.
В настоящата статия е описан втори подобрен вариант на репитер на 430MHz построен на базата на блок RS4000 на шведската фирма ERICSSON. Първият вариант на схемата също работи успешно , но показа някои недостатъци , които при тази схема са отстранени. За управление на репитера съм ползвал контролера описан от VK5DJ. Той дава възможност дистанционно […]
Импулсен преобразувател на напрежение за радиостанция А7Б
(2019 г.) Занимавайки се със съвременна техника и разглеждайки модерни схемни решения на различни устройства често не си даваме сметка за усилията , които са влагали хората преди нас за намирането на решения на сложни технически проблеми. Преди известно време при мен дойде ръководителя на клуб „46-ти пехотен Добрички полк“ (към Национално дружество „Традиция“), д-р […]
Повишаващ преобразувател (Upconverter) за RTL-SDR приемник

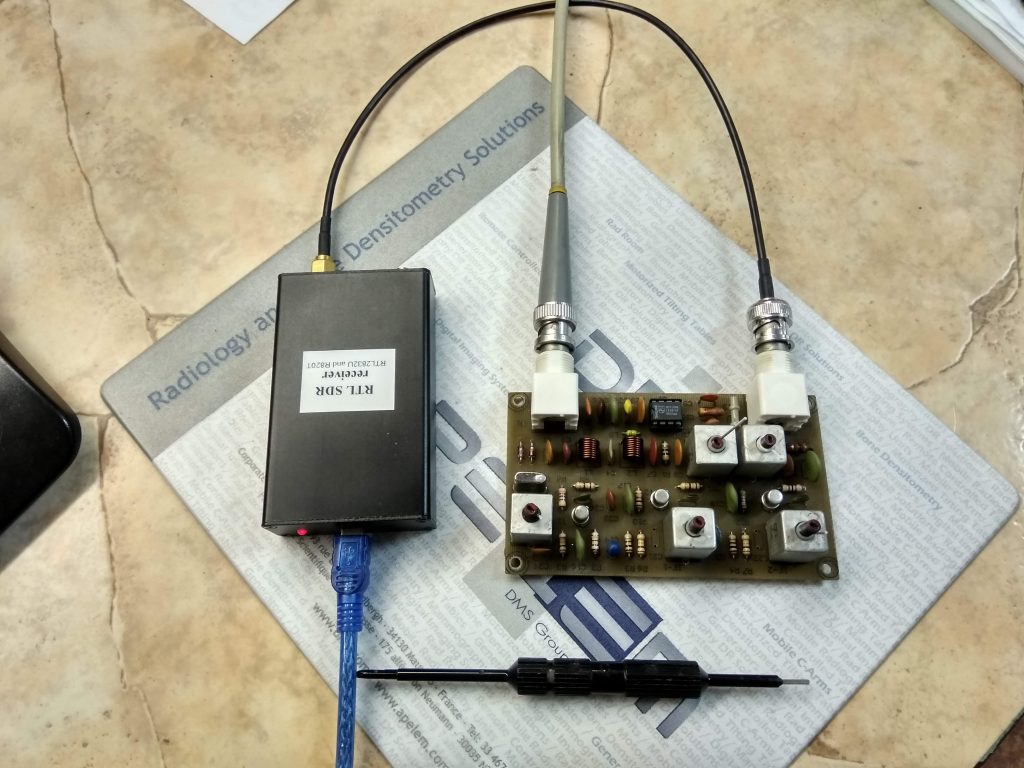

В последните години все-повече се говори за т.нар. „софтуерно радио“ (или SDR). Една от първите реализации на подобно устройство с която се сблъсках беше SDR приемник описан на страницата на LZ1AQ (www.lz1aq.signacor.com/docs/SDR/SDR.htm). Там доста подробно е описан и принципът на работа на този тип приемници. Доста широко разпространение в последно време намериха и предлаганите от […]
Фазово управление с NE555 на 12V

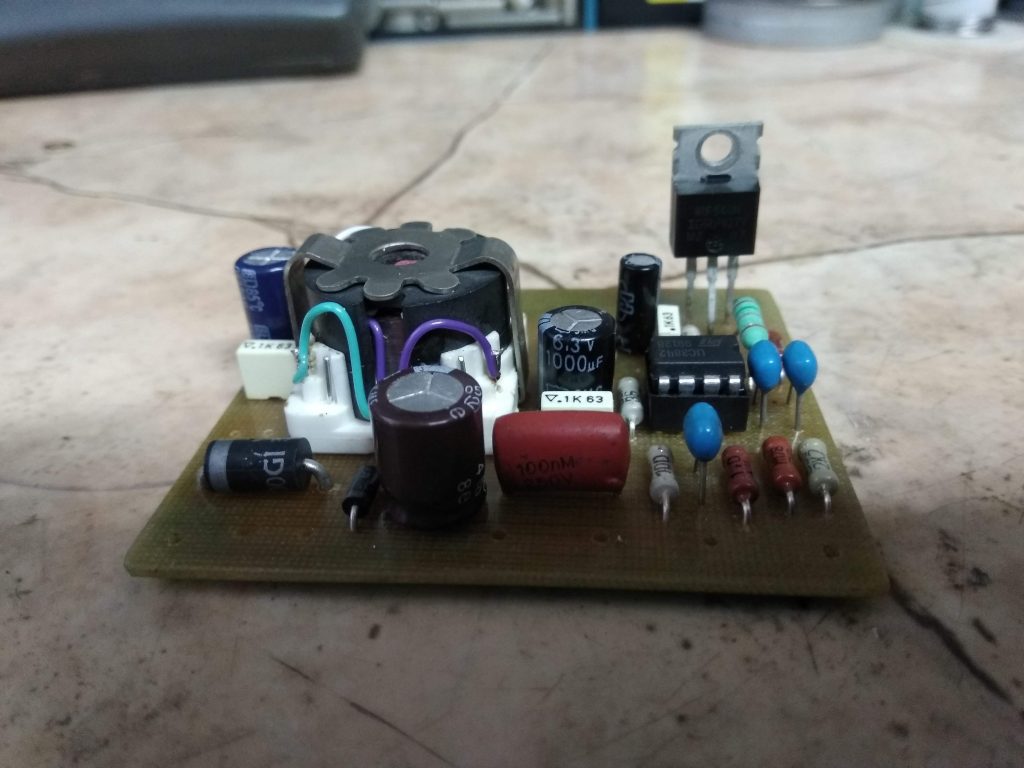

В настоящата статия са разгледани няколко схемни решения на фазово управление на консуматори реализирани с популярният таймер NE555. Схемата беше конструирана за регулиране яркостта на 12 волтова 20W лампа , която ползвам за осветяване на работното поле на микроскоп за работа с SMD елементи. В началото реших за целта да ползвам някоя готова схема , […]
Импулсен преобразувател 48V към 12V/1,5A с LM5088MH-2

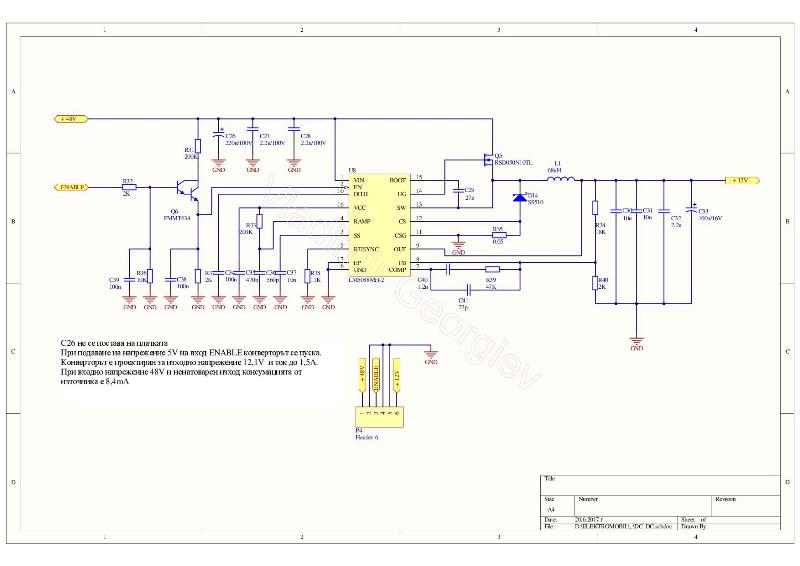

В настоящата статия е описан импулсен прав понижаващ преобразувател , изграден с интегралната схема LM5088MH-2 (Texas Instruments). Този конвертор беше проектиран за осигуряване на захранващо напрежение 12V за бордовите системи на електромобила описан в статията „Контролер с ШИМ за управление на електромобил“. Изискванията към преобразувателя , които си поставих в началото бяха следните: Входно напрежение […]
Контролер с ШИМ за управление на електромобил
От 25 до 28 май 2017 година в Лондон се проведе 33 то издание на състезанието Shell Eco marathon. Това е надпревара , в която участниците трябва да изминат определено разстояние по пистата с минимален разход на енергия за определено време. Участниците са училища или университети ,които сами трябва да са изработили прототипите на превозните […]
Монитор за контрол състоянието на LiIon акумулатори

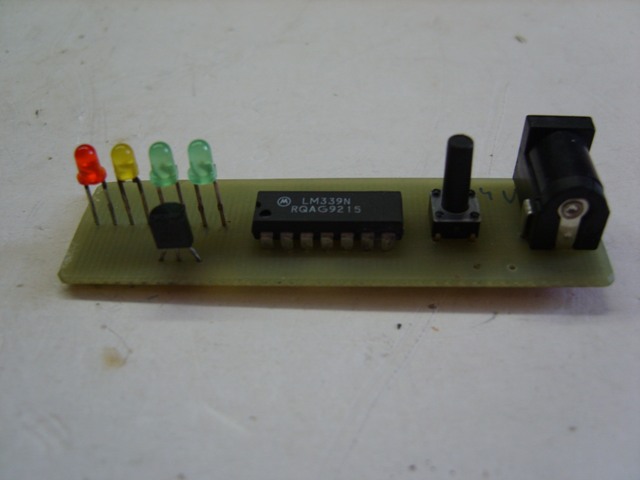

Показанато на схемата устройство е прост монитор , който може да се ползва за контрол на състоянието на батерийте на различни устройства. В конкретната реализация го ползвам за следене на състоянието на два последователно свърни LiIon акумулатора , с които захранвам радиостанция Alinco DJ-100TC2. В разредено състояние напрежението на единият акумулатор трябва да е 3,6V […]
Преобразувател +12V към +/-5V , -12V

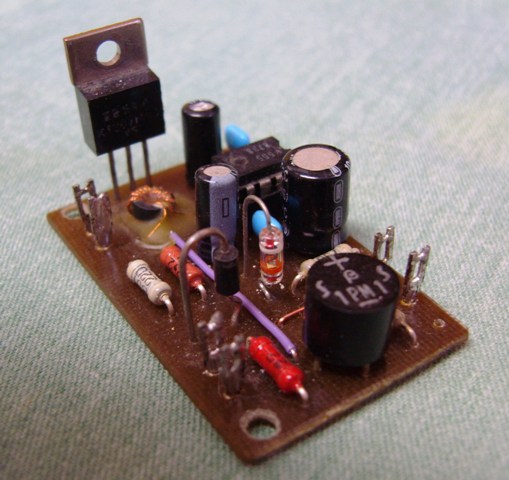

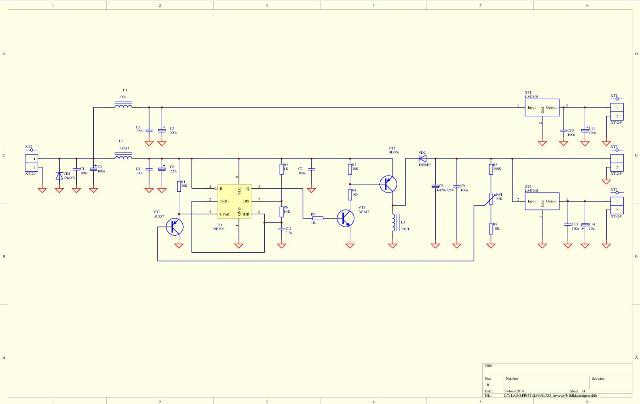

Много често в практиката се налага да да се осигури двуполярно захранване за различни електронни схеми.Показаната схема беше конструирана да осигури следните напрежения +5в -5в и -12в от входно напрежение +12в , за захранване на TNC-2 (APRS контролер).За основа на схемата ползвах една публикация в интернет като малко я промених и доразвих. С таймер NE555 […]
Антена със заграждащ контур за 145 MHz

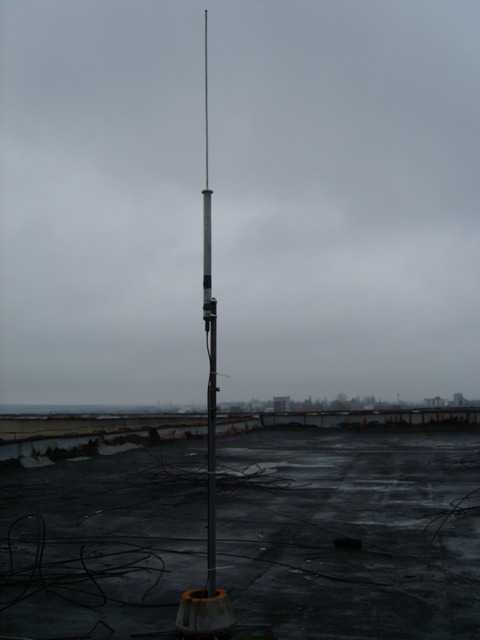

Показаната антена е конструирана за обхвата 145 MHz.Описана е подробно в „Наръчник по антени“ от К.Ротхамел.Аз малко съм я видоизменил , като продължих основата на антената и добавих в долната част изолационна втулка на , която е закрепена фишката. За захранване на антената съм използвал N конектор. Долната част на антената е с дължина […]
