Инструмент за развалцоване на алуминиеви тръби
Показаният инструмент служи за развалцоване на алуминиеви тръби с малък диаметър. С негова помощ могат да се запресоват втулки вкарани в съответната тръба. За основа на приспособлението съм използвал тръборез, но вместо ролка с режещ ръб съм поставил желязна ролка със заоблен ръб.

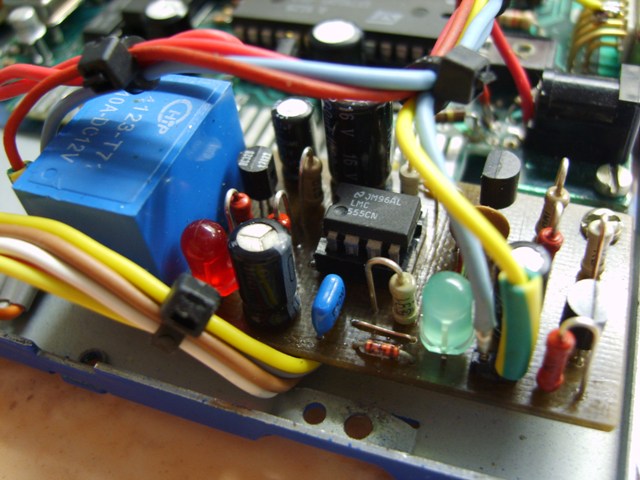

Устройство за начално установяване към TNC-2
Показаното устройство създаване „Начално установяване“ на малка микропроцесорна система ако не са налице някои условия.Схемата беше разработена да работи съвместно с TNC-2 контролер.Тъй като в моя случай TNC-2 се намира в отдалечен район и достъпът до него е ограничен имаше необходимост от устройство което да предпазва микропроцесорната система от програмно зацикляне.Това може да се […]

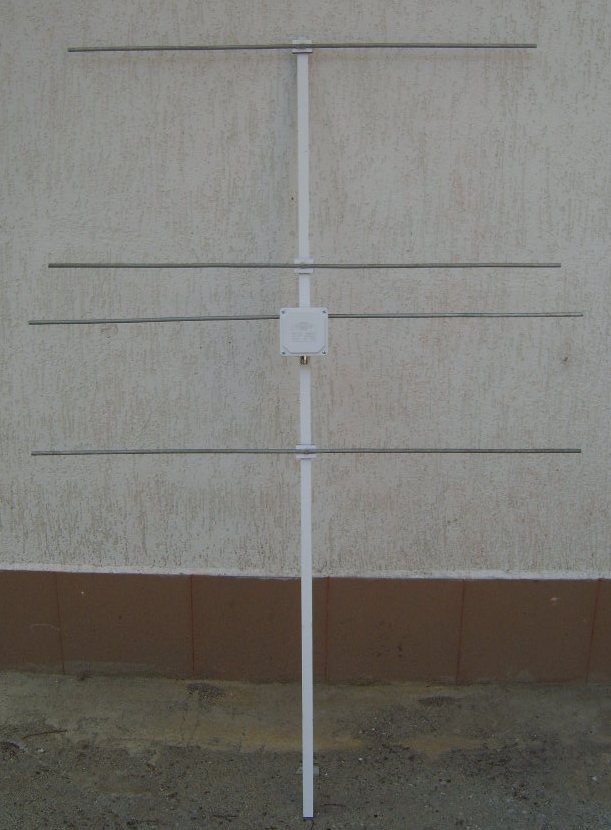

Три елементна Яги антена за 145 MHz
Тази 3 елемента Яги антена направих за цифровия APRS ранслатор LZ0STO. Първоначално размерите за антената взех от страницата на DK7ZB http://www.qsl.net/dk7zb/start1.htm Там антената беше изчислена с алуминиеви тръби с диаметър 8мм , а вибраторът беше от тръби с диаметър 10мм. Аз понеже не разполагах с тръба 10мм , реших да направя симулация на антената […]

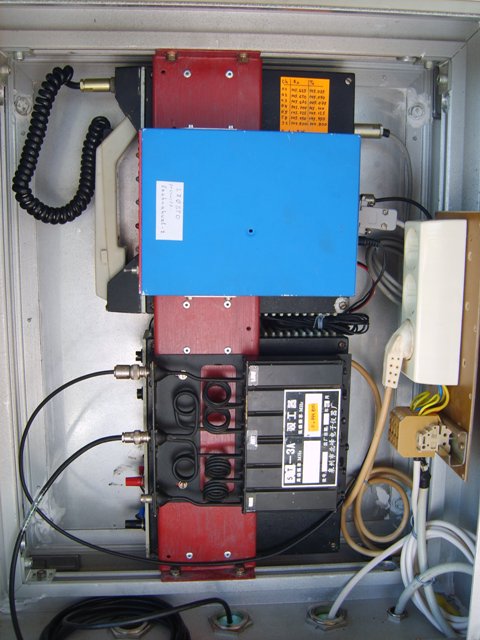

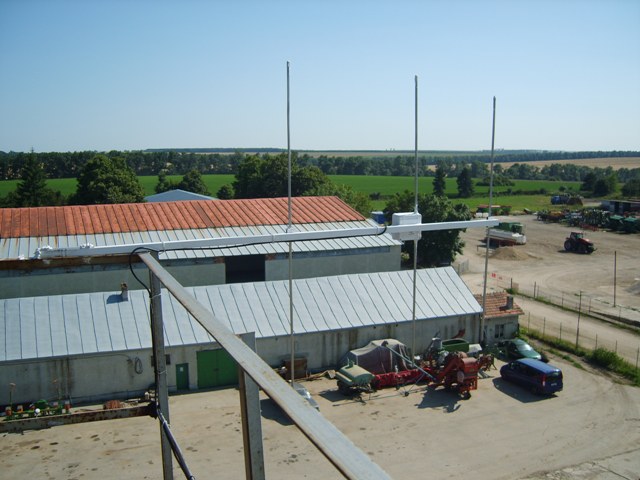

Цифров APRS ретранслатор на базата на TNC-2
Този цифров APRS ретранслатор е построен на базата на старите контролери TNC-2 , който бяха разработени от Миро (LZ2RR) за радиомрежата на Packet Radio. Повече информация за тези контролери можете да получите на този адрес: http://www.qsl.net/lz2rr/tnc2.html Тъй като мрежата Packet Radio с течение на времето западна на нейно място започна да се развива APRS […]
Светодиодна лампа за астрономически наблюдения
Преди известно време започнах да се занимавам с астрономически наблюдения и понеже ми се налагаше често да поглеждам към картата се оказа , че ми е необходима малка лампа с червена светлина. В моя вариант като източник на светлина ползвах плочка с два светодиода. Захранването се осигурява от един акумулатор 1,2V/1200mAh. Предвидена е възможност за […]
Микроскоп за работа със SMD елементи
На следващите снимки можете да разгледате микроскопа , който си сглобих от различни излезли от употреба „елементи“. Използвал съм стар офтолмологичен биомикроскоп производство на Carl Zeiss. Увеличението му може да се променя стъпално от 5 до 50 пъти. Стойката на микроскопа е от статив на стар полски фотоувеличител. Основата е изработена от дървена плоскост. Осветлението […]

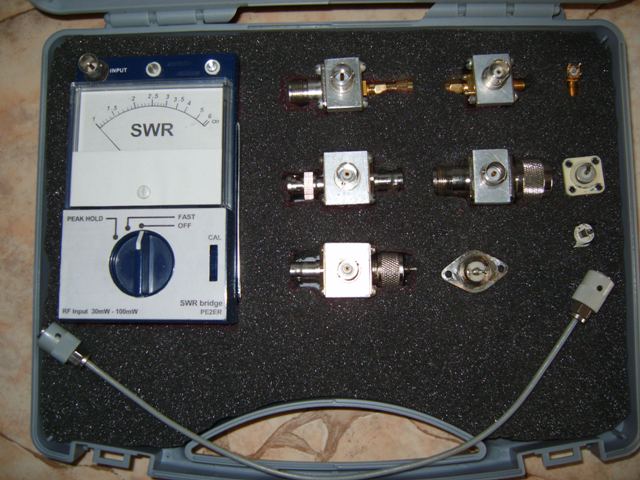

Високочестотен измерителен мост
Показаното устройство представлява високочестотен мост.Като измервателен уред ВЧ мостът е незаменимо устройство във всяка една радиолаборатория. Оригиналната разработка на този прибор намерих на следният адрес http://pe2er.nl/ , а тук можете да разгледате превода на същата статия на руски http://www.lan23.ru/wifi/vswr/original/index.html Аз малко видоизмених устройството – като реших да си изработя няколко броя ВЧ моста с различни […]

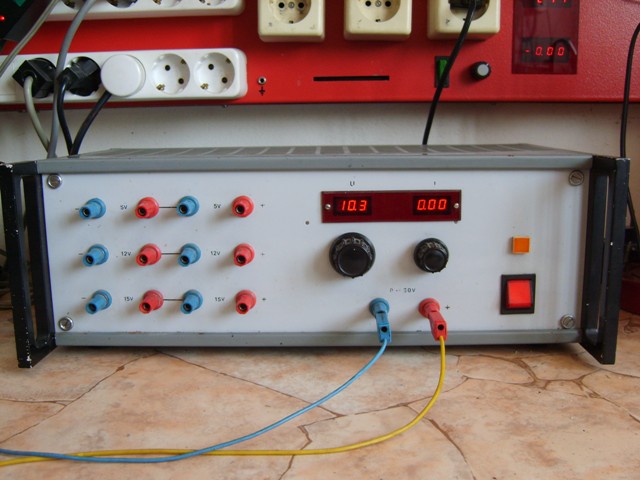

Регулируем стабилизиран токоизправител 0-30V 0-5A
За сега вижте само как изглежда.В близкоо време ще публикувам и цялото описание.
Лодка с дистанционно управление
В този малък „проект” реших да изработя лодка с дистанционно управление. По това време синът ми беше на три годинки. Ако успеех да изработя лодката хем щеше да се получи интересна играчка , хем татко му щеше да си „начеше крастата”. Първоначално исках да ползвам готов корпус на лодка и само да му прибавя нужните […]
Четири елементна Яги антена за 145 MHz
Показаната конструкция е на 4 четири елементна яги антена за любителският обхват на 145 MHz. Оригиналната статия от където съм взел размерите за изработката на антената можете да разгледате тук http://www.qsl.net/d/dk7zb/start1.htm Размерите на антената са пресметнати за импеданс на антената 50 ома. Усилването на атената е около 6 dBd. Отношението F/B е около 20dB. […]
