Контролер за управление на електромобил (2024г.)
Тазгодишното 40 юбилейно издание на международното състезание Shell Eco marathon(Europe and africa)се проведе в Полша в периода 10-15 юни на пистата Silesia Ring. В него взеха участие 6 български отбора.Отборът , част от който съм и аз се класира успешно на 3 то място с резултат от 897 km/kWh. Нека да уточня , че това […]
Контролер с ШИМ за управление на електромобил
От 25 до 28 май 2017 година в Лондон се проведе 33 то издание на състезанието Shell Eco marathon. Това е надпревара , в която участниците трябва да изминат определено разстояние по пистата с минимален разход на енергия за определено време. Участниците са училища или университети ,които сами трябва да са изработили прототипите на превозните […]
Монитор за контрол състоянието на LiIon акумулатори
Показанато на схемата устройство е прост монитор , който може да се ползва за контрол на състоянието на батерийте на различни устройства. В конкретната реализация го ползвам за следене на състоянието на два последователно свърни LiIon акумулатора , с които захранвам радиостанция Alinco DJ-100TC2. В разредено състояние напрежението на единият акумулатор трябва да е 3,6V […]
Светодиодна лампа за астрономически наблюдения

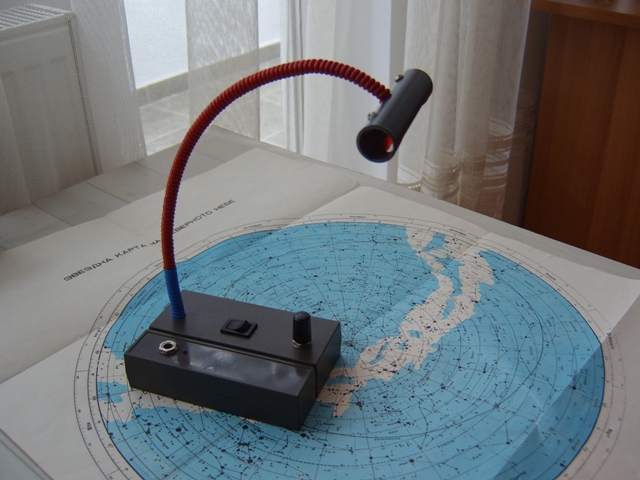

Преди известно време започнах да се занимавам с астрономически наблюдения и понеже ми се налагаше често да поглеждам към картата се оказа , че ми е необходима малка лампа с червена светлина. В моя вариант като източник на светлина ползвах плочка с два светодиода. Захранването се осигурява от един акумулатор 1,2V/1200mAh. Предвидена е възможност за […]
Терморегулатор за 12V вентилатор

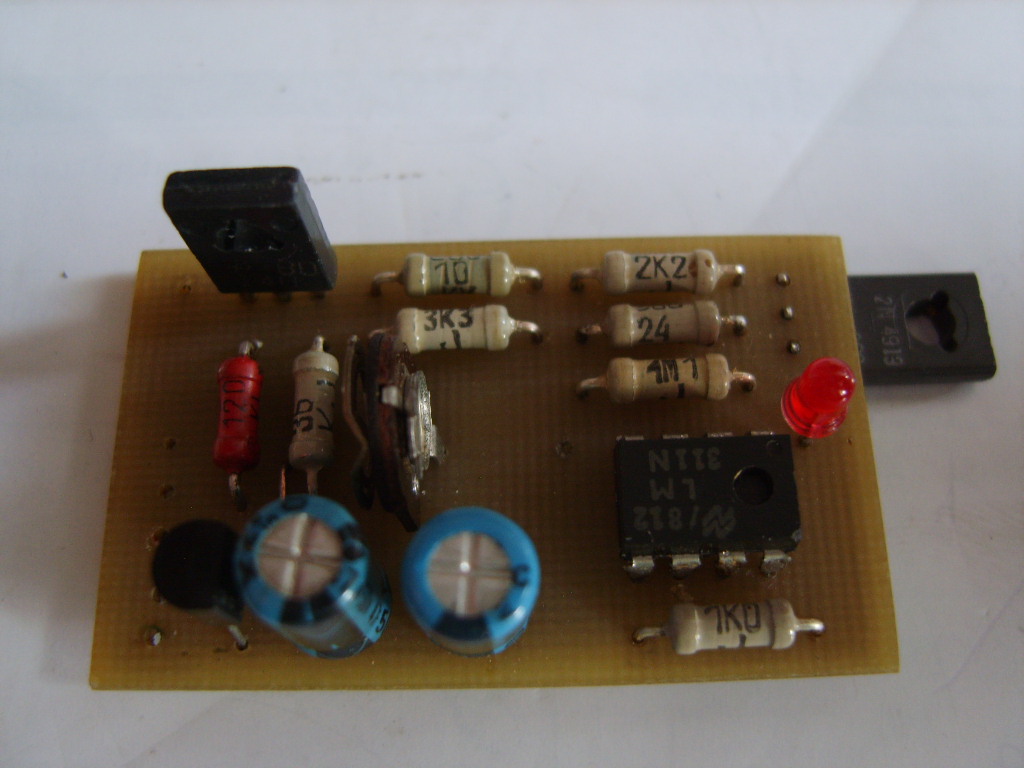

Схемата представлява терморегулатор, който е предназначен да управлява малък 12V вентилатор. Като термосензор е използван транзистор 2N4919. От големината на резистора R9 зависи колко голям ще е хистерезисът на компаратора. Тримерпотенциометъра RP1 определя прага на сработване на компаратора. Кондензаторите С3 и С4 са предназначени за подтискане на евентуални шумове които могат да проникнат към […]
Регулатор на оборотите на постояннотоков двигател

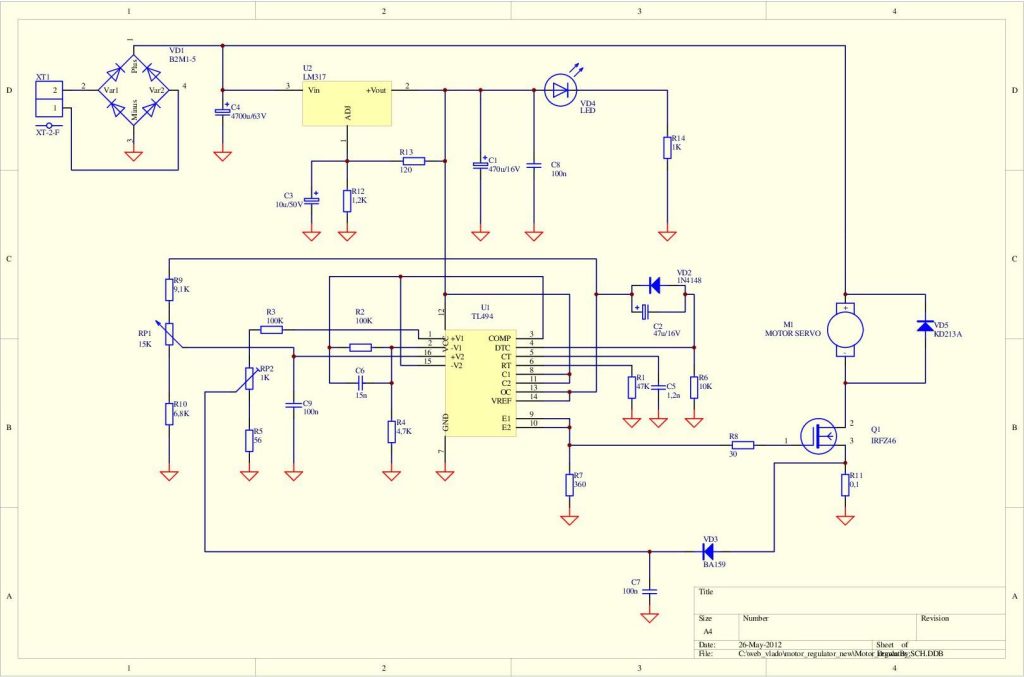

Показаното устройство представлява регулатор на оборотите на правотоков 24V двигател. Регулирането се извършва чрез промяна на ширината на управляващите импулси. Схемата на регулатора е показана на фиг. 1. фиг.1 С потенциометъра RP1 се регулират оборотите на двигателя, а с тримерпотенциометъра RP2 се настройва нивото на сработване на токовата защита. R1 и C5 определя работната честота […]
Фотореле за светодиодна осветителна вана 10W
Схемата е предназначена за управление на 10W светодиодна осветителна вана, която се захранва от акумулатор. Когато светлината достигастигаща до фототранзистора Q1 е достатъчно силна, компараторът U3 поддържа изхода си във високо ниво и индикаторният светодиод VD2 е изгасен. Високото ниво от изхода на U3 се подава и на входа за управление на импулсният стабилизатор U1 […]
Електронен манометър с датчик KPY12

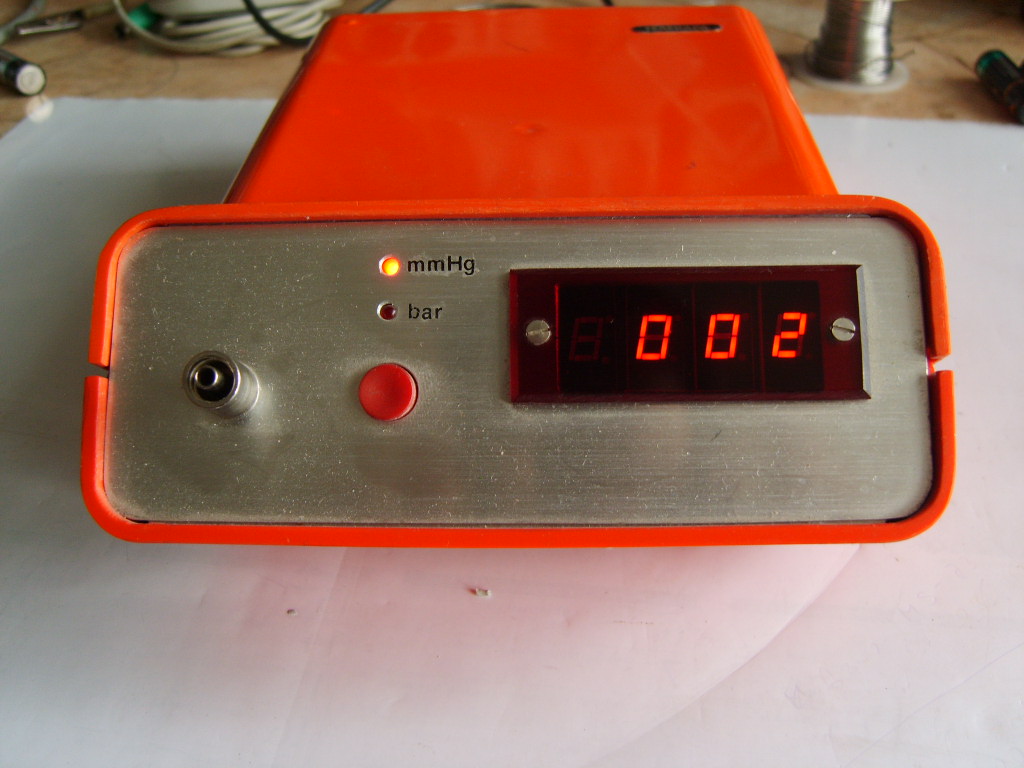

Показаното устройство представлява манометър , който показва налягането в mmHg или в bar в зависимост от положението на превключвателя. Датчикът KPY12 e предназначен да измерва диференциално налягане в границите +/- 2 bar максимално. Като индикатор на измереното налягане е използван измерителен панел реализиран с ICL7107.
Цифров L/C метър
Представен е цифров L/C метър, който е подходящ за индуктивности до 10mH и капацитети до 100nF. Оригиналналната статия е публикувана на андрес:https://sites.google.com/site/vk3bhr/home/index2-htmlНа този адрес може да прочетете повече подробности за настройката и работата с уреда. В моята реализация съм поместил устройството в кутия от апарат ТЕЛЕКАРД, а предният панел е разработен с програмата Front Designer. Характерно […]
Малък апарат за точково заваряване
Представен е малък апарат за точково заваряване на черни метали. Схемата съдържа електронно реле за време и силов трансформатор. Релето за време управлява електронен семисторен ключ, който от своя страна управлява първичната намотка на силовият трансформатор. Електронното реле за време в комбинация със семисторният ключ дават възможност да се работи и с много къси времена за […]
